布袋除塵器工作原理動圖

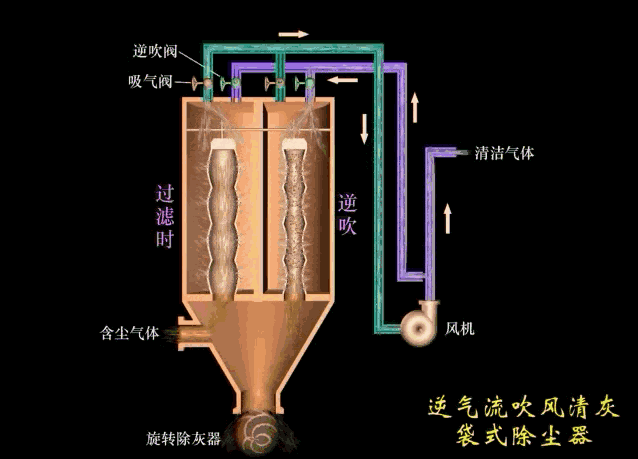

脈沖布袋除塵器的形式、種類很多，按清灰方式可以分為機械清灰、逆氣流清灰、脈沖噴吹清灰三類；按過濾方式可以分為內過濾式和外過濾式兩類；按進出口的位置不同可分為下進風和上進風兩類。

1. 袋式除塵器

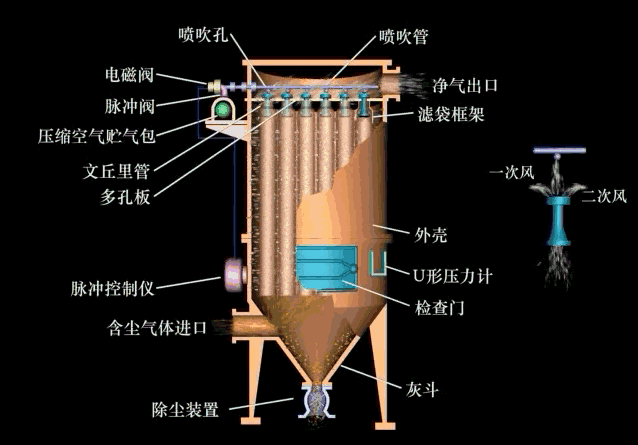

2. 脈沖噴吹清灰方式

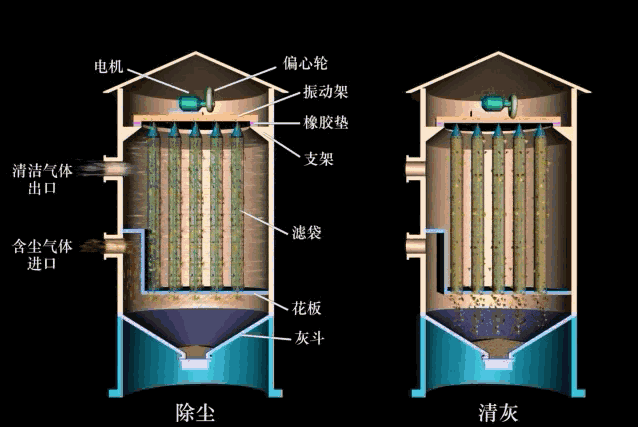

3. 機械清灰式

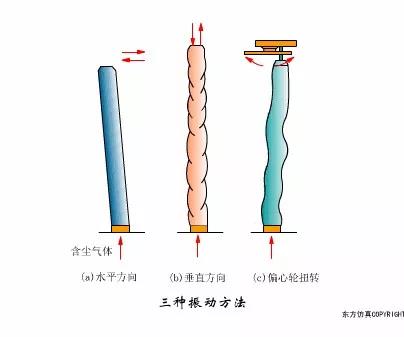

根據振動方式不同，可分為水平振動、垂直振動、扭曲振動三種形式，如圖所示。

（a）為水平振動，有頂部和中部振動兩種；
（b）為垂直振動，它利用偏心輪裝置振打?yàn)V袋框架或定期提升濾袋框架進行清灰；
（c）為扭曲振動，它利用機械傳動裝置定期將濾袋扭轉一定角度，使塵粒脫落。

來源：網絡
