脈沖布袋除塵器的工作原理動圖

脈沖布袋除塵器又被稱為脈沖除塵器，脈沖布袋除塵機，氣壓式布袋器，脈沖袋式除塵器。脈沖布袋除塵器自五十年代問世以來，經國內外廣泛使用，不斷改進，在凈化含塵氣體方面取得了很大發展，由于清灰技術先進，氣布比大幅度提高，故具有處理風量大、占地面積小、凈化效率高、工作可靠、結構簡單、維修量小等特點。除塵效率可以達到99%以上。是一種成熟的比較完善的高效除塵設備。

脈沖布袋除塵器工作原理

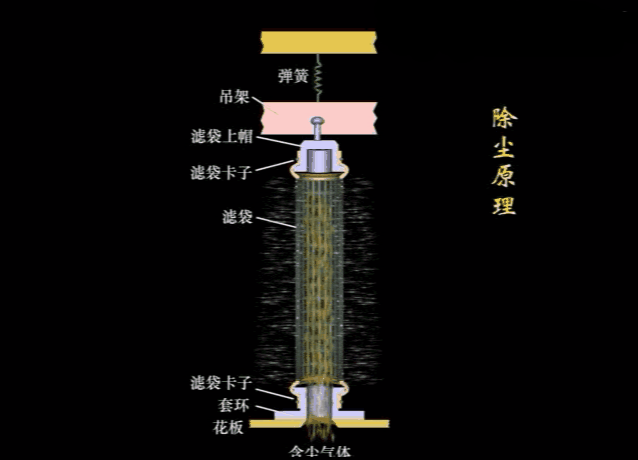

含塵氣體由風機的引力下通過管道進入脈沖除塵器，在擋風板的作用下，氣流向上流動，流降低，部分大顆粒粉塵由于慣性作用被分離出來落灰灰斗，含塵氣體進入中箱體濾袋的過濾凈化，粉塵被阻留在濾袋的外表面，凈化后的氣體經濾袋口進入上體箱，由出風口排出。

隨著濾袋表面粉塵不斷增加，除塵器進出口壓差也隨之上升，當除塵器阻力達到設定值時，控制系統發出清灰指令，清灰系統開始工作。

首先電磁閥接到信號后立即開啟，使小膜片上部氣室的壓縮空氣被排放，由于小膜片兩端受力的改變，使小膜片關閉的排氣通道開啟，大膜片上部氣室的壓縮空氣由此通道排出，使大膜片兩端受力改變，使大膜片動作，將關閉的輸出口打開，氣包內的壓縮空氣經由輸出管和噴吹管噴入袋中，實現清灰。當控制信號停止后，電磁閥關閉，小膜片，大膜片，相繼復位，噴吹停止。被抖落的粉塵落入灰斗，經排灰閥排出機外。

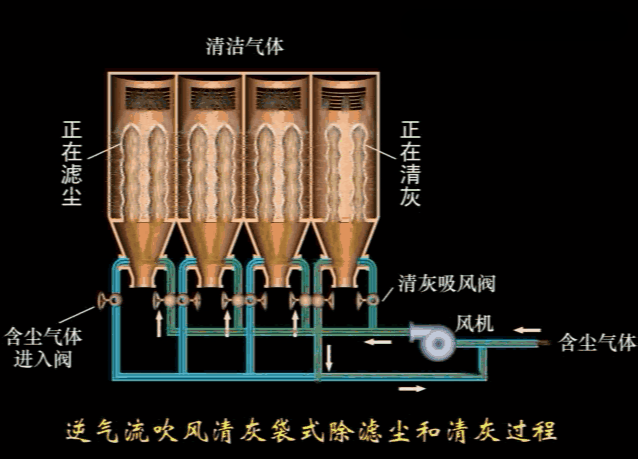

脈沖布袋除塵器工作原理動圖
