工廠車間有機廢氣處理工藝

蓄熱式催化燃燒法（RCO）
一、概述
RCO（Regenerative Catalytic Oxidation簡稱RCO），是指蓄熱式催化燃燒法。RCO作用原理是：第一步是催化劑對VOCs分子的吸附，提高了反應物的濃度，第二步是催化氧化階段降低反應的活化能，提高了反應速率。借助催化劑可使有機廢氣在較低的起燃溫度下，發生無氧燃燒，分解成CO2和H2O放出大量的熱，與直接燃燒相比，具有起燃溫度低，能耗小的特點，某些情況下達到起燃溫度后無需外界供熱，反應溫度在200-400 ℃。

二、工藝原理

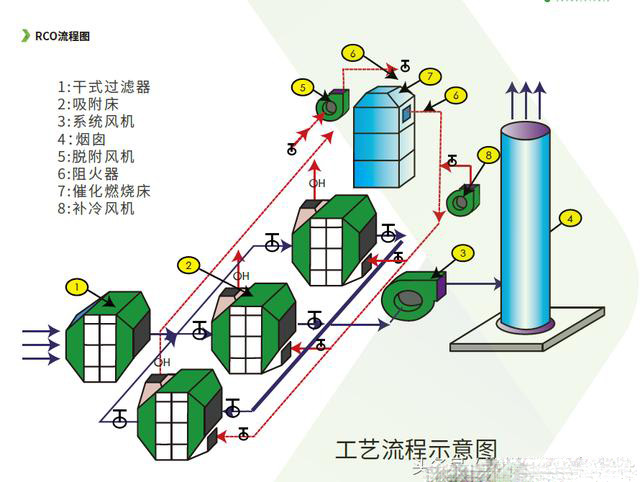

在將廢氣進行催化凈化的過程中，廢氣經管道由風機送入熱交換器，將廢氣加熱到催化燃燒所需要的起始溫度。經過預熱的廢氣，通過催化劑層使之燃燒。由于催化劑的作用，催化燃燒法廢氣燃燒的起始溫度約為250～300攝氏度，大大低于直接燃燒法的燃燒溫度650～800攝氏度，高溫氣體再次進入熱交換器，經換熱冷卻，最終以較低的溫度經風機排入大氣。
三、性能特點
1、操作方便，設備工作時，實現自動控制，安全可靠。
2、設備啟動，僅需15～30分鐘升溫至起燃溫度，能耗低。
3、采用當今先進的貴金屬鈀、鉑浸漬的蜂窩狀陶瓷載體催化劑，比表面積大，阻力小，凈化率高。
4、余熱可返回烘道，降低原烘道中消耗功率；也可作其它方面的熱源。
5、使用壽命長，催化劑一般五年更換，并且載體可再生。
6、安全性高、凈化效率高達92%以上。
7、可采用燃?xì)庵?，亦可采用電加熱方式助燃?br /> 8、整個運行過程中實現全自動化PLC控制，方便，可靠。
四、適用范圍
1、苯、醇、酮、醛、酯、酚、醚、烷等混合有機廢氣處理；
2、適用低、中濃度的VOCs混合廢氣，處理風量范圍1000—200000Nm3/h；
3、適用于化工行業、汽車涂裝、機械、船舶、家電、家具、建材等行業的涂裝；印刷、電子、漆包線、橡膠塑料制品、食品、印刷油墨等行業的有機廢氣凈化；　
4、對含有鹵素、硫、磷、砷等化合物的VOCs混合廢氣需要通過預處理系統凈化分離對活性炭和催化劑有害的物質，保證活性炭及催化劑使用壽命和系統的安全運行。
蓄熱式焚燒系統（RTO）
一、概述
RTO (Regenerative Thermal Oxidizer,簡稱RTO),是指蓄熱式氧化爐。 RTO，是一種高效有機廢氣治理設備。與傳統的催化燃燒、直燃式熱氧化爐（TO）相比，具有熱效率高（≥95%）、運行成本低、能處理大風量中低濃度廢氣等特點，濃度稍高時，還可進行二次余熱回收，大大降低生產運營成本。樸華科技生產的蓄熱式焚燒爐（RTO）是在消化、吸收各國先進技術的基礎上，采取“引進+消化+創新”的方式，設計出的一款高效有機廢氣治理設備，該產品安全性、穩定性、經濟性均達到了國內領先的水平。

二、工藝原理

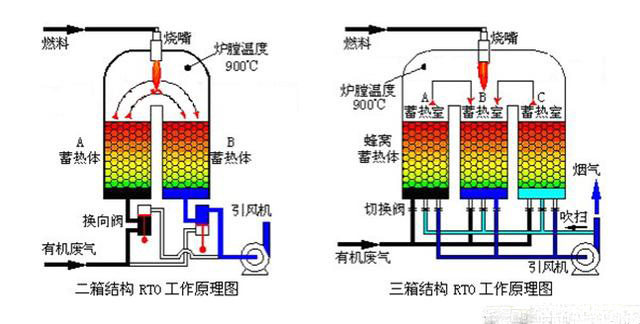

RTO的原理是在高溫下將廢氣中的有機物(VOCs)氧化成二氧化碳和水，從而凈化廢氣，并回收廢氣氧化分解時所釋放出來的熱量，三室RTO廢氣分解效率達到99%以上，熱回收效率達到95%以上。RTO主體結構由燃燒室、蓄熱室和切換閥等組成。根據客戶實際需求，選擇不同的熱能回收方式和切換閥方式。

有機廢氣經過蓄熱室時被加熱到760℃以上，使廢氣中的VOCs在氧化室內氧化分解成CQ2和H2O。氧化產生的高溫氣流經特制的陶瓷蓄熱體，使陶瓷體升溫而“蓄熱”，此“蓄熱”用于預熱后續進入的有機廢氣，從而節省廢氣升溫的燃料消耗。陶瓷蓄熱體應分成兩個(或兩個)以上的區域室。每個蓄熱室依次經歷蓄熱一一放熱一清掃等程序，周而復始，連續工作。蓄熱室“放熱”后應立即引入已處理合格的清凈排氣的一部分對該蓄熱室進行清掃（以保證VOCs去除洗凈空氣率在95%以上)，只有待清掃完成后才能進入“蓄熱”程序，否則殘留的VOCs隨煙氣排放到煙匈從而降低處理效率。
三、性能特點
1、適合小風量、中高濃度的有機廢氣的處理；
2、RTO可以對彈性較大、濃度出現變化的有機廢氣進行處理；
3、對于灰塵的敏感度較低，可以有效提高凈化效率，凈化率在99%左右；
4、RTO可以提高熱效率，在95%左右，且系統維護工作較少，可以提高操作安全性與可靠性；
5、對于有機沉淀物，可以對其進行全面的清除處理，可以對蓄熱體進行更換處理，且裝置壓力損失較?。?br /> 6、凈化效率高，兩室RTO裝置VOCs的去除率在95%～98%，三室RTO裝置VOCs去除率可達到98%以上。
四、適用廢氣
1、適用有機廢氣種類：烷烴、烯烴、醇類、酮類、醚類、酯類、芳烴、苯類等碳?xì)浠衔镉袡C(jī)廢氣。
2、有機物低濃度(同時滿足低于25%LFL)、大風量。
3、廢氣中含有多種有機成分、或有機成分經常發生變化。
4、含有容易使催化劑中毒或活性衰退成分的廢氣。
工藝對比
蓄熱式催化燃燒法（RCO）是在蓄熱式焚燒法（RTO）的基礎上發展起來的，兩者的最大不同之處是氧化的溫度不同，RTO需要在800℃以上的高溫，高溫會產生NOX二次污染物；而RCO只需要300～500℃之間的溫度，因此RCO更節能、安全，完全不產生NOX。
RTO不含催化劑，RCO含有催化劑；
RTO的操作溫度在760℃以上，RCO的操作溫度在250～400℃；
RTO可能會產生NOX二次污染物，RCO不會；
RCO的操作溫度低，運行費用比RTO低。
RCO體積小，占用空間小，一次性投入費用較低。
