淺談焦化廠無組織排放尾氣治理實例

近年來，國家對環保要求越來越高,對各工業企業揮發性有機物排放標準逐年提高，數值范圍越來越小。某焦化廠一直以來各項污染物排放指標均達到國家要求的排放標準，但隨著新的《煉焦化學工業污染物排放標準》(GB 16171-2012)發布實施，對焦化行業污染物排放實行統一標準,最為重要的是該標準要求現有焦化企業2015年1月1日起執行更加嚴格的污染物排放限值。特別是其中明確規定各工序主要設備的無組織排放尾氣的排放濃度限制。同時企業為了優化職工的操作環境，該焦化廠決定對各煤氣凈化工段內無組織排放尾氣進行收集后達標處理，以滿足新的環保要求及生產要求，優化生產環境,提高環境安全保障能力，使污染物排放降到了較低水平。
一、工程概括
隨著國家對環保形勢的重視，特別是《煉焦化學工業污染物排放標準》(GB 16171-2012)的頒布，很多焦化企業對污染物排放特別是針對氣體污染物的改造治理需要迫切，該廠為了環保要求，提前對廠內無組織氣體進行了分析研究，并提出了規劃、設計、改造具體方案，最后通過實施方案凈化排放，并取得了一定的效果。
該廠現有兩種治理裝置，本文通過具體介紹及實際情況分別對這兩種裝置進行介紹。
1.1 改造原則
1)以環境和經濟協調發展為原則，采用較先進的生產工藝技術設備，使污染在生產過程中得到控制，實現經濟效益、社會效益和環境效益的統一。
2)在滿足環保要求的前提下，盡量選用現有的較成熟的工藝設備，貫徹節約的方針，最大限度的減少工程投資。
1.2 排放點、尾氣成分測量情況

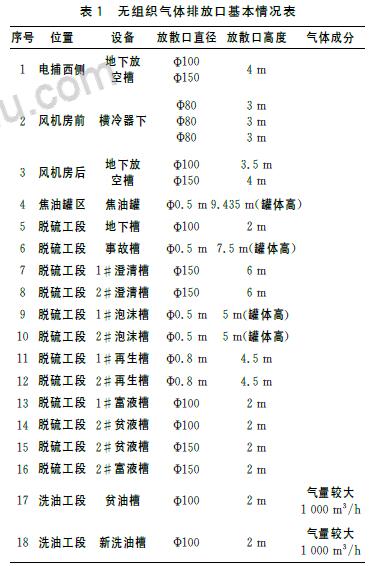

邀請專業監測公司對主要排放點的無組織排放進行統計和排放濃度監測，具體數據如表1所示。

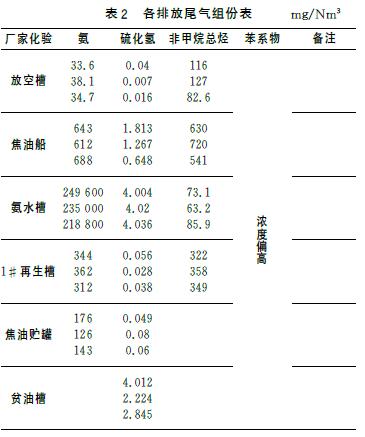

從表2數據可以看出，各排放點根據生產裝置的特點，主要排放物含量也各具不同。在設計時根據這一特點，針對不同的污染物采取不同的吸收劑和處理工藝。
二、焦油船及粗苯焦油成品罐區VOCs治理工藝技術
2.1 工藝流程
焦油、粗苯裝置的無組織放散氣的凈化處理工藝，現場采用文丘里+洗油洗氣塔的吸收裝置，再配合氣液分離器、活性炭吸附塔的把關處理，做到了該部分的尾氣達標處理的目的。對洗脫苯工段和油庫區的無組織放散氣體，考慮到主要為苯類、烴類等有機可燃物質，可以參考以上工藝。
通過高壓頭的洗油泵將洗油泵入文丘里裝置，在吸入段通過高速流動的液體形成的負壓，將各放散點的尾氣進行收集，與洗油在喉管部分混合、產生吸收效果，然后尾氣和洗油一起經過尾管排出文丘里管，進入循環液槽，通過引風機，尾氣再經過填料洗氣塔和氣液分離器、活性炭吸附處理收集后的經過風機加壓，通過塔頂?shù)呐艢馔哺呖张欧拧?br /> 活性炭對尾氣中可能夾帶的氰化物、油氣等物質一并脫除，因此活性炭吸附劑也有一定消耗，運行費用較高，且需要定期回收產生的活性炭固體廢物。同時，本方法對氨氣和硫化氫均具有較高的脫除效率。
洗油通過洗油泵在文丘里和洗氣塔裝置部分循環使用，一定濃度的富油通過洗油泵出口分支管道送至脫苯塔再生。
2.2 工藝特點
1)投資少，占地小，操作簡單。
2)充分依托洗脫苯工段的洗油作為吸收劑，吸收效率高，而且減少了運行投資。
3)經過文丘里+洗氣塔+氣液分離器+活性炭吸附箱，真真做到尾氣達標排放。

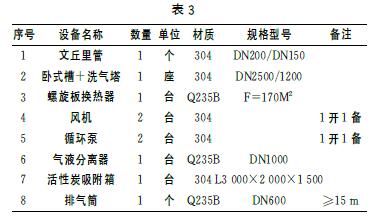

2.3 焦油船及焦油粗苯罐區VOCs設備一覽表(如表3所示)

2.4 流程圖

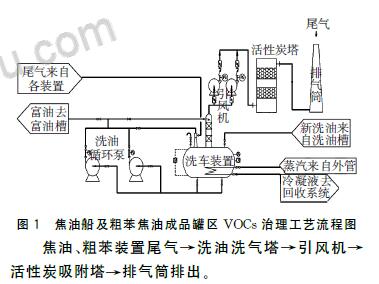

工藝具體流程如圖1所示。

三、脫硫再生VOCs凈化治理工藝
3.1 工藝技術
脫硫再生尾氣凈化處理采用酸洗+水洗方法達標排放(預留氣液分離器和活性炭箱作為尾氣二級處理的裝置，做到達標排放萬無一失)。
采用硫銨母液作為吸收劑處理再生尾氣。硫銨母液，酸度為4%～6%，從塔頂噴淋，吸收塔采用三段填料，尾氣從塔底進入，逆流接觸，塔內下部的兩層填料上采用循環母液噴淋，循環母液重度控制在>1.3，將多余的母液送回硫銨工段結晶;硫銨工段補充來的新母液從三層填料頂部噴淋，作為氨噴淋吸收填料層。從塔頂出來的尾氣通過管道風機引入水洗塔底部，水洗塔以氨水作為吸收劑，氨水含氨濃度約為0.1g/L～0.3g/L，水洗塔采用三段填料，吸收劑從塔頂噴淋，尾氣從塔底進入，逆流接觸，塔內下部的兩層填料上采用循環液噴淋，循環液濃度控制在約0.3%～0.5%;氨水從三層和四層填料頂部噴淋，作為主吸收劑，塔頂預留軟水噴淋裝置，作為氨達標排放把關噴淋吸收裝置。從塔頂出來的尾氣通過塔頂排氣筒直接排放(預留氣液分離器和活性炭箱作為尾氣二級處理的裝置)。
整套裝置配套風機四臺(二開二備)，循環泵四臺(二開二備)。酸洗塔和水洗塔各一臺。水洗塔可以增加一個循環液槽。由于酸的循環量相對水洗時水的循環量較小，可以采用吸收塔底部作為循環槽，省去專門的循環槽設備。
3.2 工藝特點
1)投資少，占地小，操作簡單。
2)充分利用硫銨母液和氨水作為吸收劑，吸收效率高，提高了水的重復利用率，減少了運行投資。
3)操作靈活、運行穩定。
4)酸洗滌凈化該方法通過化學吸收的原理，用風機將裝置區內的含氨尾氣收集，使用硫銨工段飽和器或母液槽內的硫銨母液作為吸收劑在吸收塔內循環噴淋，吸收尾氣中的氨氣，噴淋后的多余母液送至硫銨工段飽和器內結晶回收硫銨產品。
該方法的特點是對管道和設備材質要求高，吸收效率也高，有效依托了焦化廠的硫銨工段。但該方法對氨以外的其他氣體去除效果差。
5)水洗滌凈化該方法以物理吸收為主，將蒸氨廢水(或者其它含氨水)為吸收劑，用蒸氨廢水(或者其它含氨水)將放散尾氣洗滌后高空排放。通過風機將裝置區內的含氨尾氣收集，使用蒸氨工段冷卻至約40℃左右的蒸氨廢水在吸收塔內循環噴淋，洗滌后的廢水再次送到蒸氨處理，回收尾氣中的氨。
該方法的特點是工藝簡便、投資較小，有效利用了蒸氨工段的蒸氨廢水，提高了水的利用率。但該方法效率偏低，需要進一步優化改進才能提高吸收效率。
3.3 工藝要求
1)需要硫銨工段增設母液出口和飽和液入口。布置時盡量靠近硫銨工段，以減少母液輸送距離。
2)要求蒸氨工段盡量降低送來的蒸氨廢水的溫度，以增加吸收效果。
3)要核實蒸氨廢水泵的流量和揚程，以滿足尾氣吸收裝置的供塔頂排氣筒直接排放。

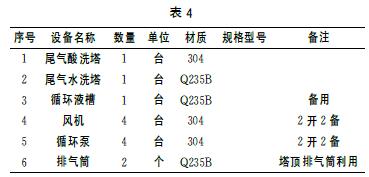

3.4 酸洗水洗處理脫硫再生尾氣設備表，如表4所示。

3.5 流程圖

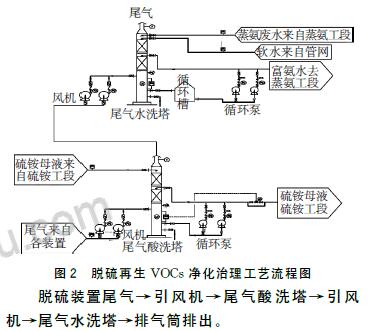

脫硫再生VOCs凈化治理工藝流程圖，如圖2所示。

四、總結
經過以上改造，做到了投資成本低、污染控制水平高，符合清潔生產工藝，滿足了環保要求，同時還確保了廠區的穩定生產。
現階段VOCs治理有許多種，本文對其中的兩種進行了研究，并現場實施?，F(xiàn)在設備剛投用，具體效果還需進一步觀察。
該裝置對本廠其它尾氣治理提供了經驗，也可以將此治理工藝推廣到其它焦化廠，共同保護好一片藍天。
