VOCs廢氣排放煙囪（RTO系統）實際應用與算例

此前我們談?wù)摲窒磉^煙囪的初步設計流程，即：VOCs治理系統中有關煙囪的選型及設計，但在實際運用過程中，還需要根據不同的現場條件要求以及RTO系統需求，對煙囪做進一步的優化設計。本文將根據煙囪設計經驗及諸多現場應用實例的考察，對RTO系統中的煙囪做優化設計，使煙囪滿足工業廢氣排放需要之外，也更美觀。

以某項目中3W風量RTO的煙囪設計為例：
根據《大氣污染治理工程技術導則》HJ2000-2010，以及相關技術要求規范，取煙囪出口流速為15m/s，因此可由公式：

其中W：煙囪出口流速，n為排氣筒數量。
得煙囪出口直徑D1≥842mm即可。
參考標準管徑列表，以及流速方面需求，選取更易取材DN900作為煙囪設計直徑。
依據《大氣污染物綜合排放標準》（GB16297-1996）新污染源的排氣筒不應低于15m，因此煙囪的高度H應≥15m。檢驗廢氣后，無其他特殊成分，且周圍建筑物均未超過10m，因此確定煙囪設計高度為15m。
得煙囪高度H與直徑D之比為15/0.92=17.8≤30。依據《GB 50051-2013 煙囪設計規范》中，滿足公式：
H≤30D
即符合煙囪強度與變形要求，因此煙囪底部直徑D2與煙囪出口直徑D1滿足D2≥D1即可。

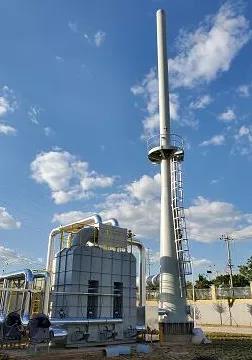

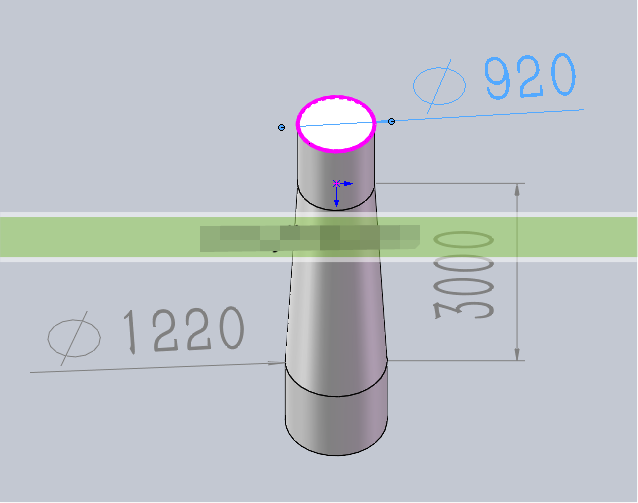

實際使用中，為了增加穩定性能的同時，使整體流線更加美觀，因此會使D2略大于D1。參考以往實際使用經驗和數據，公式D2=1.3*D1滿足使用需求。因此確定煙囪整體外形（部分）如圖：

其中整體高度H=15m，出口管徑D1=920mm，底座直徑D2=1220mm（此處僅為美觀，故略微加寬）。

大部分情況下，鋼制煙囪的強度和變形都是滿足自立需求的，但也有些時候不滿足條件時，上下變徑的錐度需要適當放大，做進一步加強。
以某項目1W風量RTO為例：
首先依然是確定煙囪的出口直徑，同樣做出計算得D1≥485mm，因此選取管徑為DN500。
其次在確定煙囪高度時，周圍有17m以上的建筑物，依據《大氣污染物綜合排放標準》（GB16297-1996）中的進一步規定，排氣筒應高出周圍200m半徑范圍的建筑5m以上，因此需要高度H≥22m，故選定常見的高度尺寸，H=25m。
此時再依據規范計算發現H＞30D，即煙囪穩定性方面不滿足基本自立需求。因此底部直徑需進一步擴大，D2=1.3*D1+2ih,（i為煙囪底部傾斜錐度，一般取0.01-0.03，h為底部傾斜段高度）

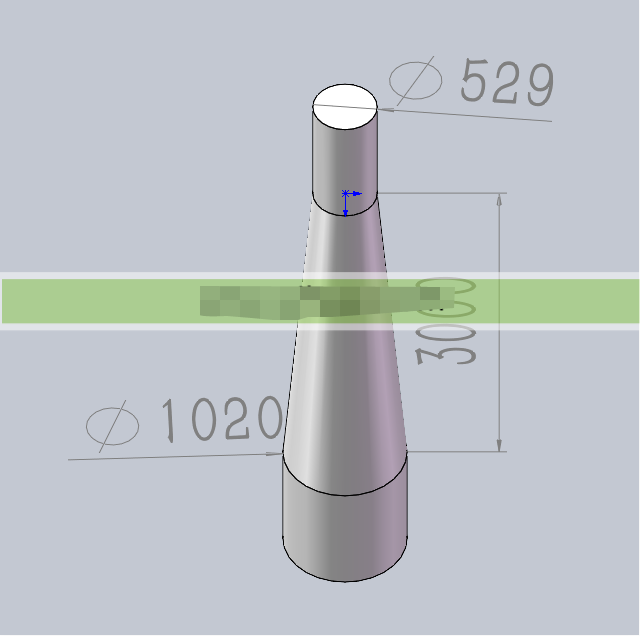

如圖（部分）所示：

其中整體高度H=25m，出口管徑D1=530mm，底座直徑D2=1020mm（此處需為整體強度做支撐，因此進一步加寬）。
通過上述兩個實例，我們可以得知煙囪大部分符合基本算例，但除此之外，我們也需要對其進行進一步的優化。在符合基本要求的情況，如何更美觀，更節省成本，是我們需要一直深入探索和研究，恒久不變的課題。如果存在不同的看法和見解，或者對煙囪有一些自己獨特的理解，也歡迎與我們進行溝通交流。
