常見VOCs有機廢氣治理設施自查指引

排污單位排污許可自查指引
根據《國務院辦公廳關于印發控制污染物排放許可制實施方案的通知》（國辦發[2016]81號）、《排污許可管理辦法（試行）》等文件有關規定，持證企業在取得排污許可證后應嚴格落實企事業環保主體責任，持證排污、按證排污、自證守法。
1、廢氣排放口排放污染物種類
企業應保證廢氣排放口數量以及實際排放的污染物種類與證載體現的信息一致。
2、廢氣收集、凈化措施、排放去向
企業相關負責人應確保企業實際的廢氣收集措施、凈化措施、廢氣治理設施及廢氣排放去向（廢氣排放口）與排污許可證中的信息一致。
3、常見廢氣治理設施
●蓄熱燃燒裝置（RTO）
指將工業有機廢氣進行燃燒凈化處理，將有機組份轉化為無害的CO2和水，并利用蓄熱體對待處理廢氣進行換熱升溫、對凈化后排氣進行換熱降溫的裝置。蓄熱燃燒裝置通常由換向設備、蓄熱室、燃燒室和控制系統等組成。
蓄熱燃燒工藝可以分為固定式蓄熱燃燒工藝和旋轉式蓄熱燃燒工藝。

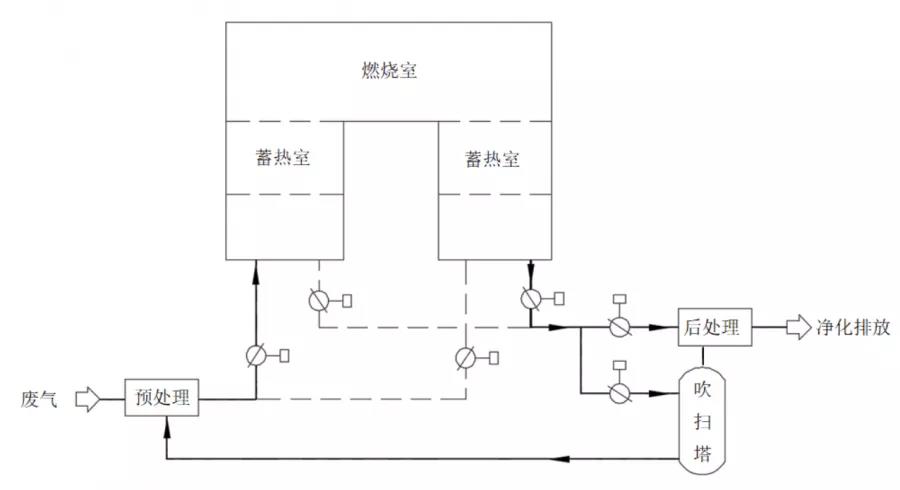

固定式蓄熱燃燒工藝流程圖

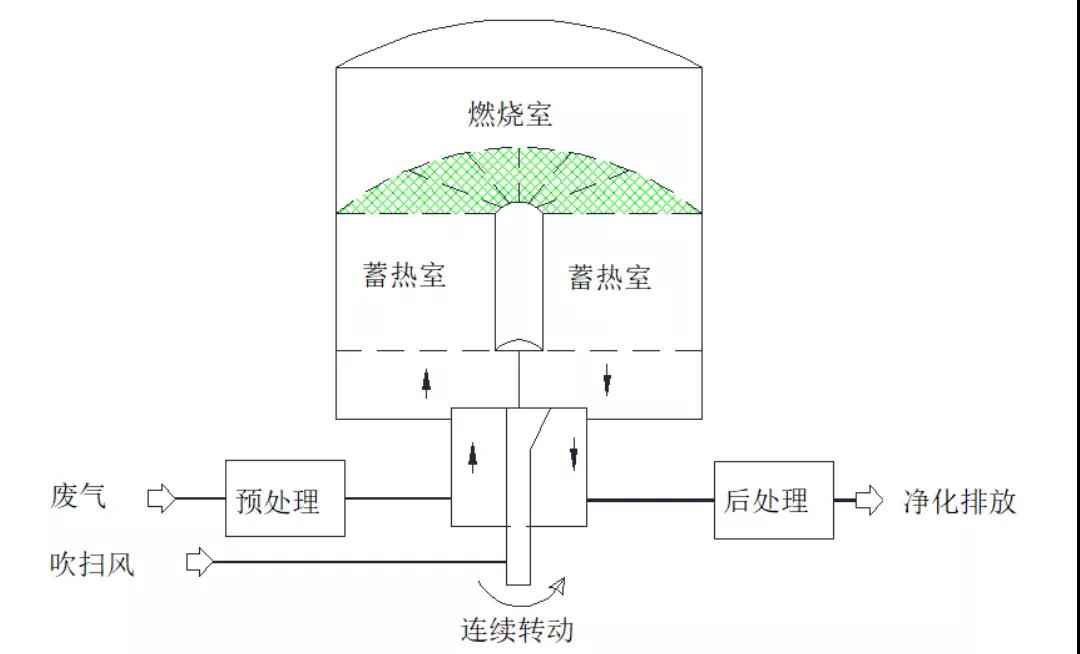

旋轉式蓄熱燃燒工藝流程圖
進入蓄熱燃燒裝置的廢氣中顆粒物濃度應低于5mg/m3，燃燒室溫度應高于760℃。具體工藝要求參照《蓄熱燃燒法工業有機廢氣治理工程技術規范》（HJ1093-2020）。
●活性炭吸附裝置
進入吸附裝置的廢氣溫度應低于40℃，廢氣中顆粒物濃度應低于1mg/m3，在吸附操作周期內，吸附床內的溫度應低于83℃。具體工藝要求參照《吸附法工業有機廢氣治理工程技術規范》（HJ 2026-2013）。
定期更換活性炭，確保治理效率達標，活性炭更換周期可由設備生產商或設計單位提供，

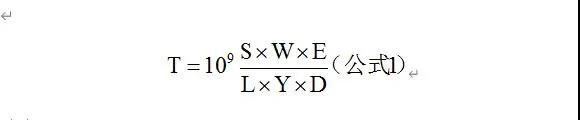

如無法提供，也可參照公式1進行估算。

式中：
S—吸附保持量，取 0.2~0.3；
W—活性炭填裝量，噸；
E—動活性與靜活性之比，取 0.8~0.9；
L—活性炭吸附設施最大風量，立方米/小時；
Y—活性炭吸附設施進口濃度，毫克/立方米；
D—月工作小時數，小時/月；
T—活性炭更換周期，月。
●UV光解催化氧化
該技術具有處理廢氣的設備簡單、運營和維護成本低等優點。但僅適用于低濃度大風量有機廢氣，且實際運行過程中，治理效率受溫度、濕度、光源、廢氣停留時間等多種條件影響，簡單增加UV燈管數量或增加箱體尺寸難以有限提升治理效率。因此，企業應采用多種技術組合工藝（如UV光解+活性炭吸附），提高治理效率。在運維過程中重點關注UV燈管是否全部正常運行，如有不亮的情況，即使更換燈管，運維過程中注意佩戴防護鏡。

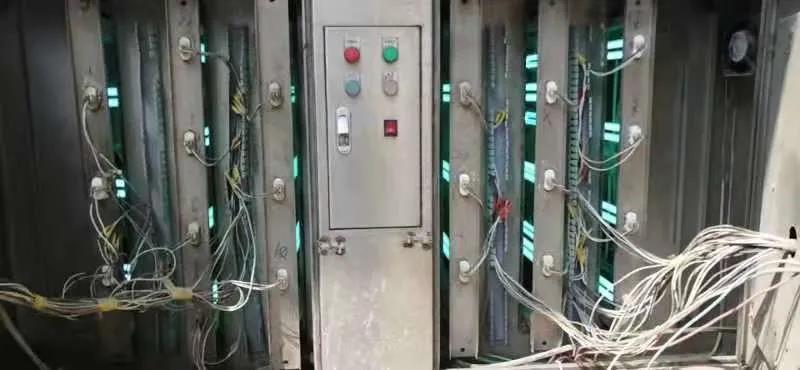

UV光解催化氧化
●布袋除塵器

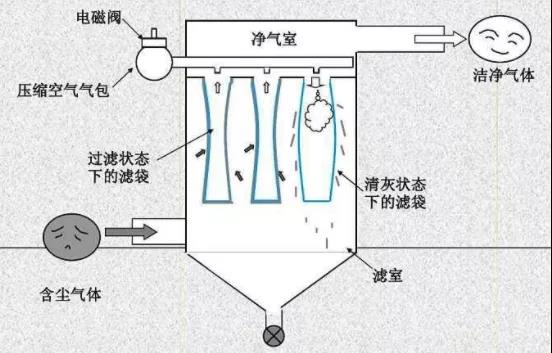

布袋除塵器工藝流程

（1）布袋的老化。主要由于以下原因引起的，須進行原因調查，采取消除措施并更換除塵濾袋。①因異常高溫而硬化收縮；②因與酸、堿或有機溶劑的蒸氣接觸反應；③與水分發生反應。
（2）濾布不宜掛得過松或過緊，過松容易積塵，過緊容易拉壞。
（3）更換下來的布袋，先用壓縮空氣吹凈，再檢查有無破洞，有破洞修好后留待更換。如被粉塵糊住的布袋，用水沖洗，涼干后留待更換。
（4）除塵布袋的堵塞。布袋發生堵塞時，使阻力增高，可由壓差計的讀數增大表現出來。布袋堵塞是引起布袋磨損、穿孔、脫落等現象的主要原因。
（5）集塵袋（桶）與出塵口連接處應密封，避免無組織排放。

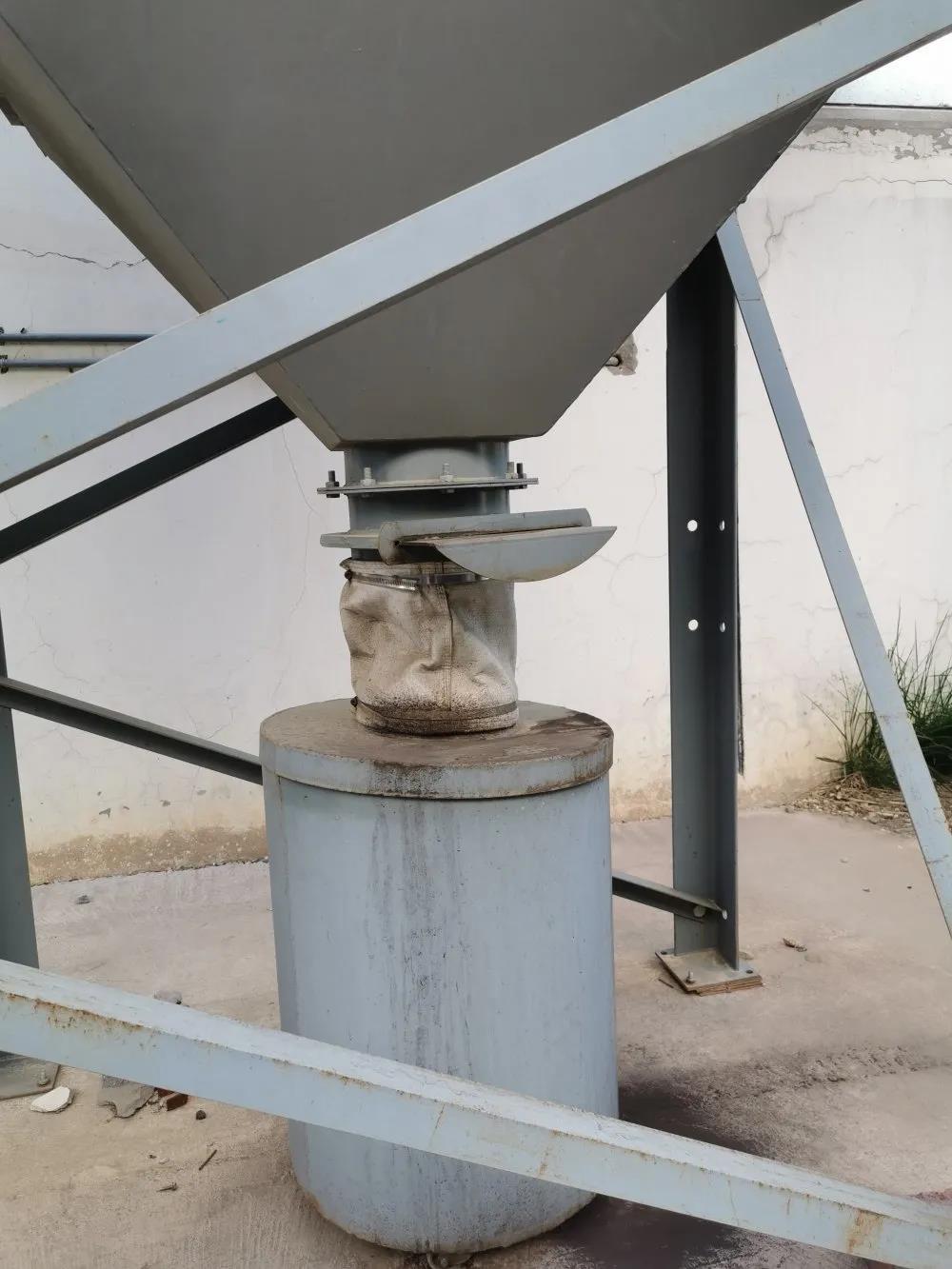

集塵袋
4、總體要求
A同啟同停
在處理設施達到正常運行條件后方可啟動生產設備，在生產設備停止、殘留VOCs廢氣收集處理完畢后，方可停運處理設施。
B適宜高效
企業廢氣不得稀釋排放，新建治污設施或?qū)ΜF(xiàn)有治污設施實施改造，應依據排放廢氣特征、組分及濃度、生產工況等，合理選擇治理技術，對治理難度大、單一治理工藝難以穩定達標的，要采用多種技術的組合工藝。
C應收盡收
提高廢氣收集率。
5、收集裝置設置要求

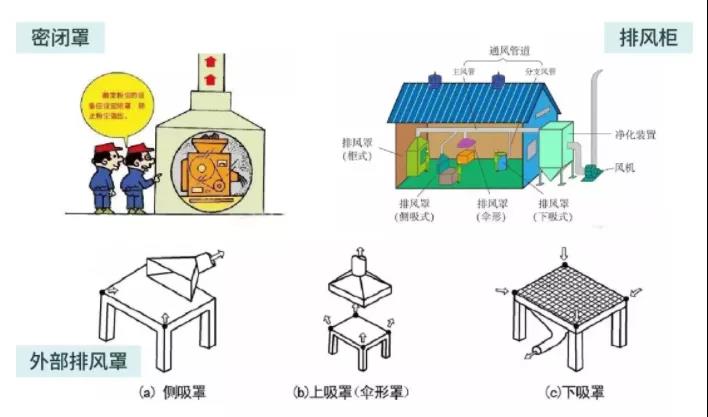

幾種常見收集裝置
1.對可以密閉的污染源，應優先采用密閉的措施，盡可能將其密閉，用較小的排風量達到較好的控制效果。
2.當不能將污染源全部密閉時可設置外部罩，外部罩的罩口應盡可能靠近污染源，盡可能將污染源包圍起來，將污染物的擴散限制在最小范圍內，以便防止橫向氣流干擾，減小排氣量。
3.集氣罩的吸氣方向應順應有害物質發散規律，盡可能與污染氣流運動方向一致，充分利用污染氣流的初始動能。在保證控制污染的條件下，盡量減少集氣罩的開口面積，以減少排風量。
4.集氣罩應有利于有害氣流直接進入罩內，且排氣線路不應通過作業人員的呼吸帶。

5.集氣罩應避免布置在存在干擾氣流之處。排風罩的設置應方便作業人員操作和設備維修。

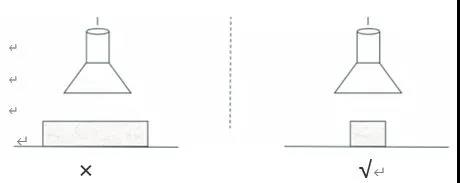

6.上吸罩的罩口大小不宜小于有害物擴散區的水平投影面積，側吸罩罩口不宜小于有害物擴散區的側投影面積，空間條件允許情況下應加裝垂簾、擋板。

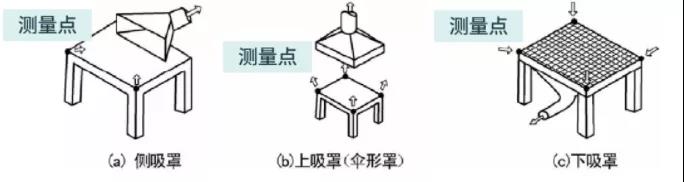

7.采用外部排風罩的，應按GB/T 16758規定的方法測量控制風速，測量點應選取在距排風罩開口面最遠處的廢氣無組織排放位置，控制風速不應低于0.3m/s（行業相關規范有具體規定的，按相關規定執行），達不到要求的通過更換大功率風機、增設煙道風機、增加垂簾等方式及時改造。

8.廢氣收集系統的輸送管道應密閉。廢氣收集系統應在負壓下運行，若處于正壓狀態，應對輸送管道組件的密封點進行泄漏檢測。
