VOCs廢氣排氣筒采樣口設置及在線監測位置等要求

眾所周知，《大氣污染防治法》中明確指出，企事業單位和其他生產經營者向大氣排放污染物的，應當依照法律法規和國務院生態環境主管部門的規定設置大氣污染物排放口。未按照規定設置大氣污染物排放口的，由縣級以上人民政府生態環境主管部門責令改正，處二萬元以上二十萬元以下的罰款；拒不改正的，責令停產整頓。排放口規范化設置重要性顯而易見。
1、 排氣筒高度

概念：指排氣筒（或其主體建筑構造）所在的地面至排氣筒出口的高度。——《大氣污染物綜合排放標準》（GB16297-1996)

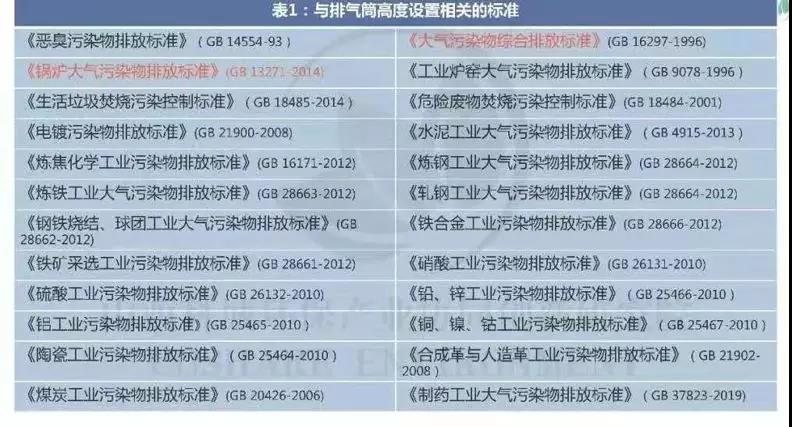

2、 環評和批復中排氣筒高度設置的依據

示例
《大氣污染物綜合排放標準》(GB16297-1996)
●新建污染源的排氣筒一般不應低于15m。若某污染源的排氣筒必須低于15m時，其排放速率標準值按外推計算結果再嚴50%執行。
●當某排氣筒的高度大于或小于本標準列出的最大或最小值時，以外推法計算其最高允許排放速率。
●若排氣筒的高度處于本標準列出的兩個值之間，其執行的最高允許排放速率以內插法計算。

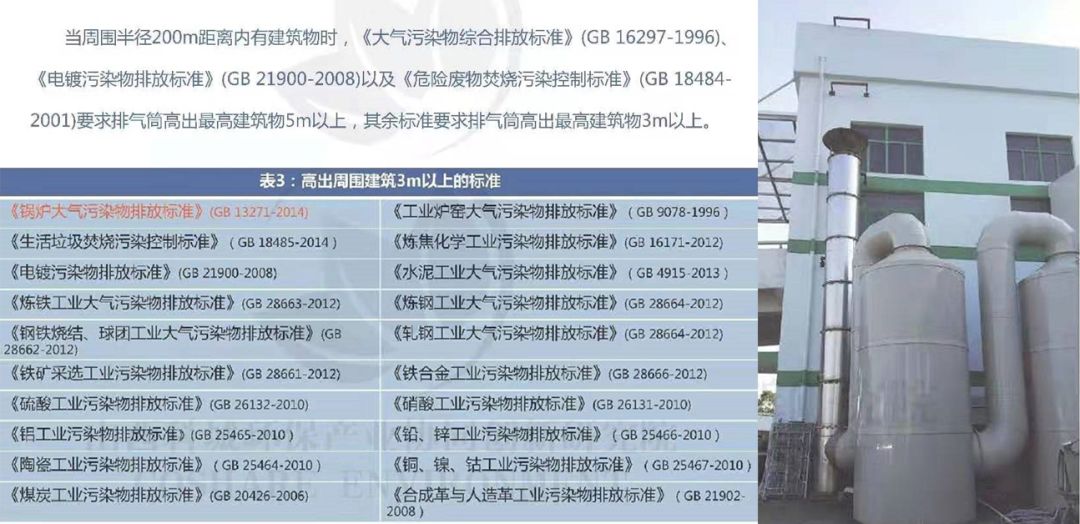

3、排氣筒高出周圍建筑物要求

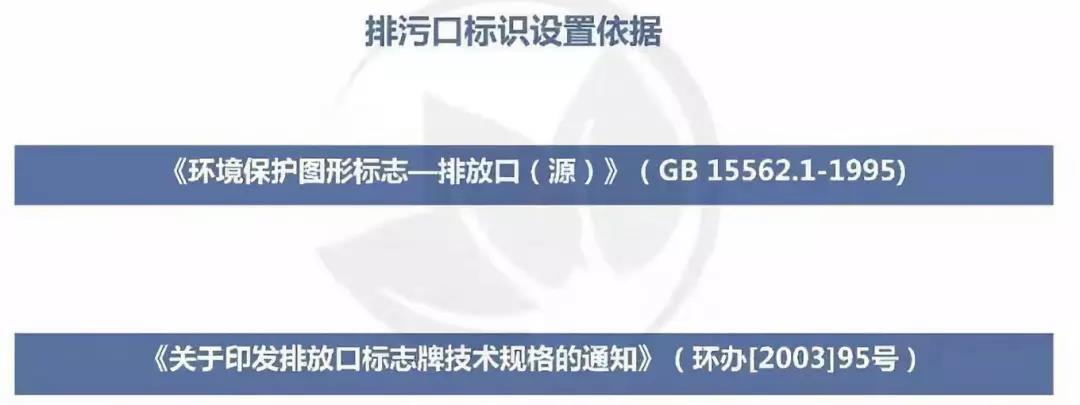

4、排放標識

配套監測措施的主體責任
配套監測設施是污染企業環境保護設施的一部分
《建設項目竣工環境保護驗收管理辦法》第四條規定：“與建設項目有關的各項環境保護設施，包括為污染防治和保護環境所建成或配套的工程、設備、裝置和監測手段，各項生態保護設施。”
《建設項目竣工環境保護驗收技術指南  污染影響類》第2.3條關于環境保護設施術語定義為“環境保護設施是指防治環境污染和生態破壞以及開展環境監測所需的裝置、設備和工程設施等。”
配套監測設施是竣工驗收的前提
《建設項目竣工環境保護驗收技術指南  污染影響類》
4.3 .3其他環境保護設施中包含有“規范化排污口及監測設施、在線監測裝置”，嚴格按此實施，沒有配套環境監測設施將不具備環保“三同時”驗收條件。
指南附錄推薦“三同時”驗收監測報告模板4.2.2規范化排污口、監測設施及在線監測裝置一節中主要內容如下:
簡述廢水、廢氣排放口規范化及監測設施建設情況，如廢氣監測平臺建設、通往監測平臺通道、監測孔等；在線監測裝置的安裝位置、數量、型號、監測因子、監測數據是否聯網等。
配套監測設施是環保長效管理的一部分
《排污許可管理辦法（試行）》（環境保護部第48號令）要求企業落實自行監測制度，《排污單位自行監測技術指南 總則》(HJ 819-2017)第4節自行監測的一般技術要求第2點設置和維護監測設施中規定“排污單位應按照規定設置滿足開展監測所需要的監測設施。廢水排放口，廢氣（采樣） 監測平臺、監測斷面和監測孔的設置應符合監測規范要求。監測平臺應便于開展監測活動， 應能保證監測人員的安全。”
環境監測技術規范中有關監測條件要求中都有對配套監測設施的要求：《固定源廢氣監測技術規范》中對監測條件的準備中有如下要求”在確定的采樣位置開設采樣孔，設置采樣平臺，采樣平臺應該有足夠的工作面積，保證監測人員安全和方便操作。“
《重點工業企業揮發性有機物排放標準》（DB3301/T0277—2018）中監測要求“排氣筒應按照環境監測管理規定和技術規范的要求，設計、建設、維護永久性采樣口、采樣監測平臺和排污口標志。”
什么是配套監測措施
●采樣孔
●監測平臺
●連接平臺的通道
配套監測措施的要求
采樣位置確定
5.1采樣位置
5.1.1采樣位置應避開對測試人員操作有危險的場所。

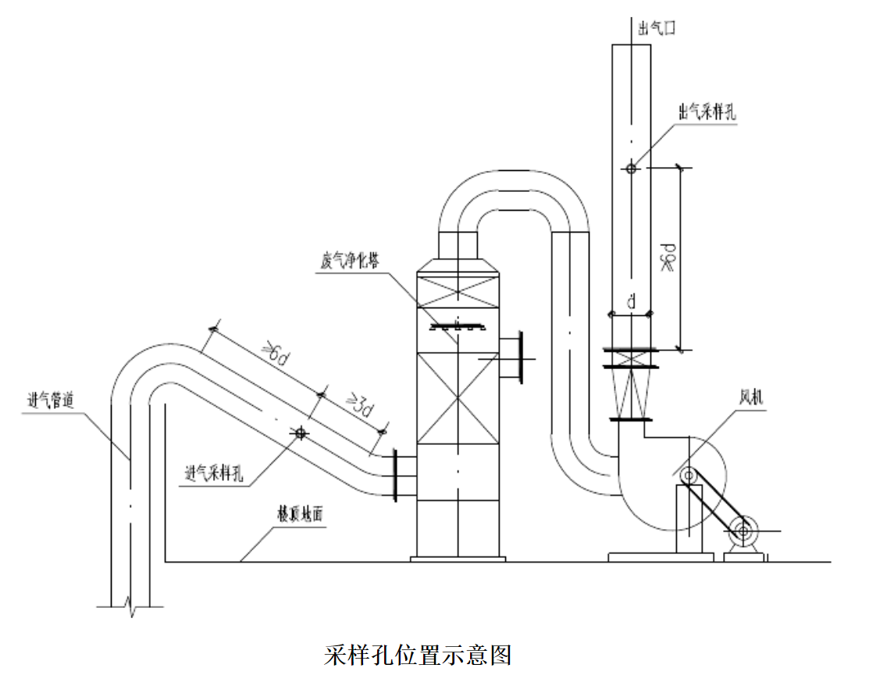

5.1.2采樣位置應優先選擇在垂直管段，應避開煙道彎頭和斷面急劇變化的部位。采樣位置應設置
在距彎頭、閥門、變徑管下游方向不小于6倍直徑，和距上述部件上游方向不小于3倍直徑處。對
矩形煙道，其當量直徑D=2AB/(A+B)，式中A、B為邊長。采樣斷面的氣流速度最好在5m/s以上。
5.1.3測試現場空間位置有限，很難滿足上述要求時，可選擇比較適宜的管段采樣，但采樣斷面與
彎頭等的距離至少是煙道直徑的1.5倍，并應適當增加測點的數量和采樣頻次。
5.1.4對于氣態污染物，由于混合比較均勻，其采樣位置可不受上述規定限制，但應避開渦流區。
如果同時測定排氣流量，采樣位置仍按5.1.2選取。
示例

采樣孔

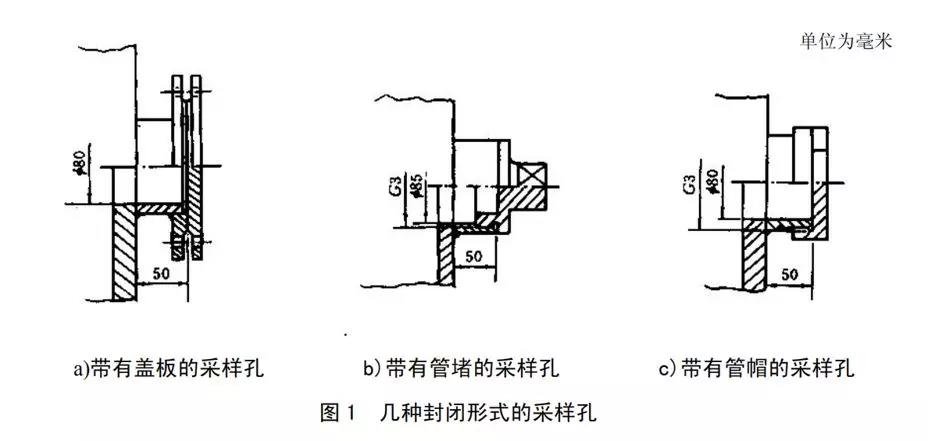

5.2.1.1在選定的測定位置上開設采樣孔，采樣孔的內徑應不小于80mm，采樣孔管長應不大于
50mm。不使用時應用蓋板、管堵或管帽封閉(圖1)。當采樣孔僅用于采集氣態污染物時，其內徑應
不小于40mm。

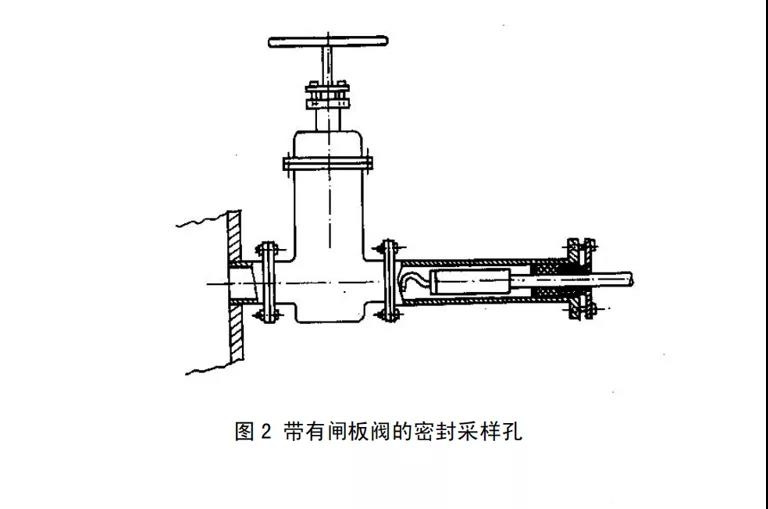

5.2.1.2對正壓下輸送高溫或有毒氣體的煙道，應采用帶有閘板閥的密封采樣孔(圖2)。

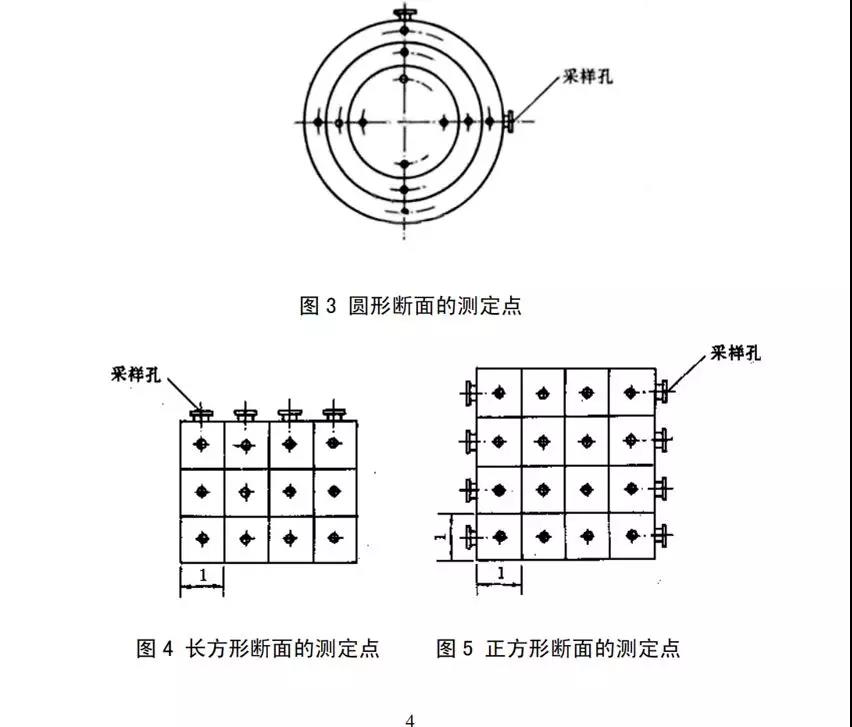

5.2.1.3對圓形煙道，采樣孔應設在包括各測點在內的互相垂直的直徑線上(圖3)。對矩形或方
形煙道，采樣孔應設在包括各測點在內的延長線上(圖4、圖5)。
5.1.6采樣位置和采樣點應符合GB/T16157中采樣位置和采樣點的要求。采樣孔內徑不小于80mm，宜選用90-120mm內徑的采樣孔。
鍋爐大氣污染物排放標準（DB3301/T 0250-2018）
示例

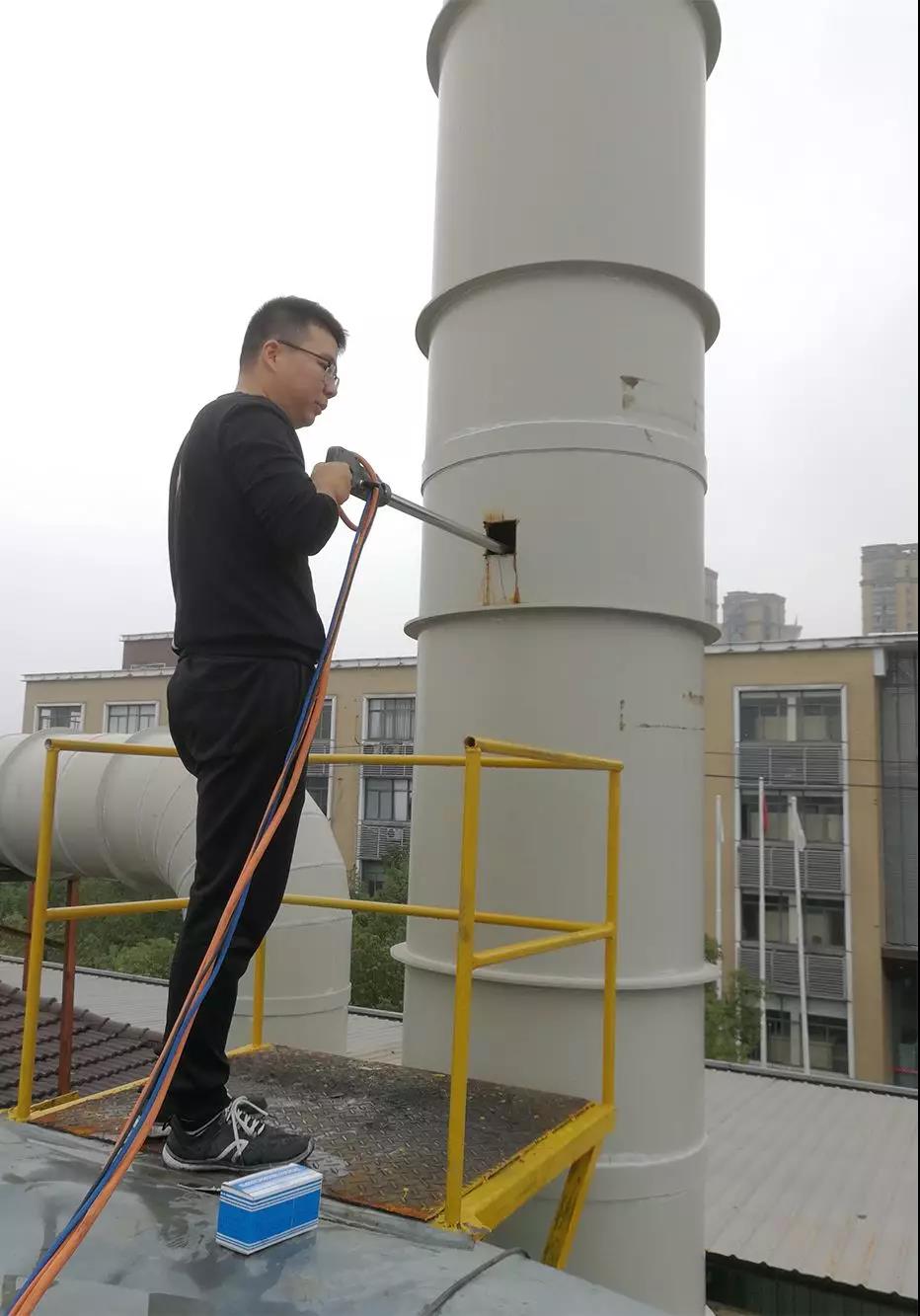

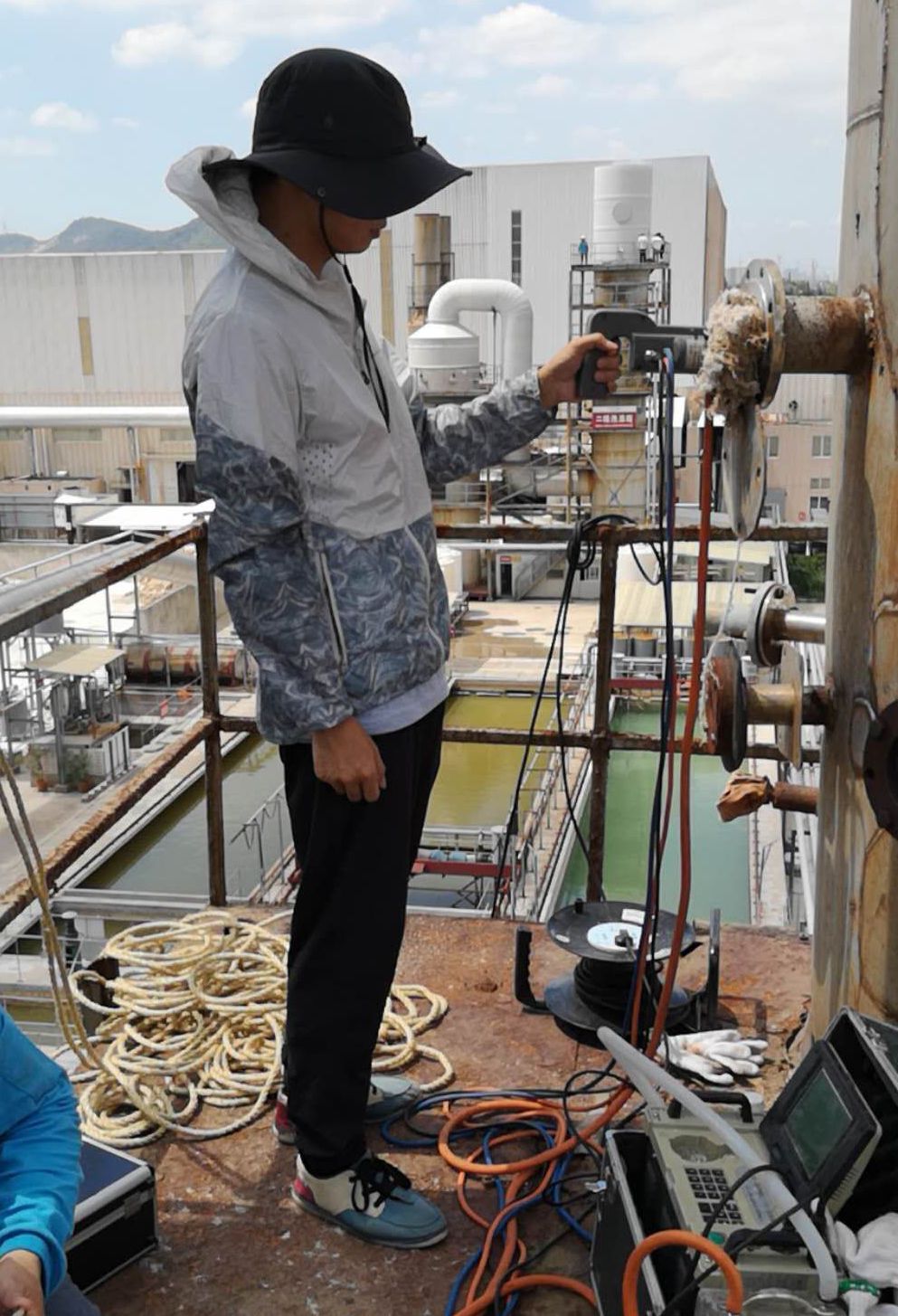

監測平臺
5.1.5必要時應設置采樣平臺，采樣平臺應有足夠的工作面積使工作人員安全、方便地操作。平臺面積應不小于1.5m²，并設有1.1m高的護欄和不低于10cm的腳部擋板，采樣平臺的承重應不小于200kg/m，采樣孔距平臺面約為1.2m~1.3m。
5.1.2采樣平臺要求應不小于1.5m2，并設有不低于1.2m高的護欄和不低于10cm的腳部擋板，采樣平臺的承重應不小于500kg/m2，采樣孔距平臺面約為0.8m~1.5m。采樣平臺的寬度(平臺護欄內側到煙道外壁或煙囪外壁的距離)應至少為直徑或當量直徑的1/4，但不得小于2m。
5.1.4采樣平臺應設置永久性220V、380V低壓配電箱，內設漏電保護器，至少具備2個16A插座和3個10A插座，為監測設備提供電力；設置接地裝置和防雷保護裝置，防止雷雨天氣發生雷擊。接地端為便于粉塵采樣及分析接地連接，預留潔凈儀表用(無油無水)壓縮空氣接口，以便手工監測分析使用。
鍋爐大氣污染物排放標準（DB3301/T 0250-2018）

涉及低濃度顆粒物采樣的排放口，至少設置2個采樣孔。
連接平臺通道
5.1.3當采樣平臺距地面高度不超過2m時，可使用固定式鋼直梯到達采樣平臺。當采樣平臺距地面高度大于2m時，基準面與采樣平臺之間必須建設固定式鋼制斜梯、Z字梯或旋轉梯。爬梯與水平面的傾角不大于45°，爬梯防護護欄高度不低于1.2m，爬梯無障礙寬度不小于800mm。當采樣平臺距地面高度大于10m時，須設計并建設安全、方便的監測設備電動吊裝裝置。當采樣平臺高于60米時，應設有通往平臺的自動升降設備。
鍋爐大氣污染物排放標準（DB3301/T 0250-2018）
4.3.1.5操作平臺與地面之間要有容易通行的通道，當平臺底面距離地面的高度不超過5米時，可以使用簡單的梯子通行。當平臺底面距離地面的高度超過5米時，必須設置之字形的樓梯結構或旋轉樓梯結構。
《杭州市污染物排放口規范化技術規范（試行）》
GB4053-2009固定式鋼梯及平臺安全要求
示例
