VOCs 治理工程安全研究現狀、經驗總結及案例分析

揮發性有機化合物在光照條件下會與大氣中的其他物質發生化學反應生成臭氧和二次有機顆粒物，是我國目前區域性大氣復合污染的主要污染物之一 。隨著我國經濟規模不斷擴大VOCs 年總排放量將持續攀升，估 計 2020 年將達到 4100 萬 t 左右 。近年來，我國VOCs 治理行業蓬勃發展，但 VOCs 治理工程事故頻發，其安全性卻并沒有引起足夠重視，其安全研究工作嚴重不足。
本文對近年來國內公開報道的典型 VOCs 治理工程安全事故進行了統計，總結歸納了 VOCs 治理工程安全的研究進展，從安全研究和安全管理兩方面提出了解決 VOCs 治理工程安全問題的建議，以期為國內同行提供借鑒。
一、VOCs 治理工程典型事故
近年公開報道的 VOCs 治理工程安全事故統計結果匯總見下表。由下表可知，這 16 起大小事故共造成了 11 人死亡，超過 30 人不同程度受傷，經濟損失達數千萬元。從地域來看，事故主要集中分布在江蘇、山東、廣東、天津等地區，這些地區都是 VOCs 治理工程建設密度較高的區域。從發生頻率來看，VOCs 治理工程安全事故呈逐年上升的態勢。在多種常用的治理技術中，蓄熱式焚燒（RTO）、活性炭吸附和低溫等離子體為事故高發技術，危險性較高，當然，這與其建設數量較多也有一定的關系。由于 VOCs 具有易燃易爆性，導致絕大多數事故都為爆炸類事故，所造成的后果往往較嚴重。

二、VOCs 治理工程安全研究
近年來，盡管 VOCs 治理工程的各類安全事故頻發，但國內外針對 VOCs 治理工程安全的研究工作卻鮮有報道。在為數不多的研究中，絕大部分還停留在經驗總結歸納階段，小部分研究利用工程安全評價方法和工具對 VOCs 治理工程進行了安全分析。
另外，國家或有關行業發布的技術規范已對有機廢氣治理技術的全過程進行了詳細規定，起到了較好的安全治理指導作用。
2.1治理工程安全經驗總結
目前，大部分關于 VOCs 治理工程安全的研究都是基于一些具體的技術和案例開展的，根據經驗分析事故發生的原因，并提出相應的安全改進措施。從這些經驗總結的結果來看，導致事故發生的原因大致可分為三類 ：治理技術選擇不合理、工藝設計有缺陷、人為操作失誤。
2.1.1技術選擇不合理
VOCs 排放涉及的行業眾多，排放特征復雜，不同行業排放的有機廢氣組成和理化性質差異很大，很多企業都是由于在選擇治理技術時未充分考慮待處理有機廢氣的具體情況，從而導致事故的發生。欒志強等人結合生態環境部發布的《重點行業揮發性有機物綜合治理方案》和 VOCs 的實際排放情況和治理需求，對不同排放條件下 VOCs 的技術選擇及技術適用性提出建議 ：
1.高濃度廢氣，優先進行溶劑回收，難以回收的，宜采用高溫焚燒、催化燃燒等技術進行凈化處理 ；
2.低濃度、大風量的 VOCs 廢氣，宜采用沸石轉輪吸附、活性炭吸附等濃縮技術，提高 VOCs 濃度后再凈化處理 ；
3.惡臭異味推薦用低溫等離子體、光催化、光氧化和生物法來治理。
關超敏對常用 VOCs廢氣處理工藝的優缺點進行了總結，并提出在進行技術選擇時應綜合考慮物理性質、濃度、排放量、排放標準以及有無回收價值等因素，在取得較好治理效果的同時，保證運行安全 。在上述治理技術中，低溫等離子體是近年來飛速發展的新興技術，具有裝置簡單、動力消耗低、易啟動和關閉、占地面積小、抗干擾能力強等優點。但一系列爆炸事故的發生，不得不讓人們重新審視該技術的適用性和安全性。
郭亞逢結合兩起低溫等離子體治理 VOCs 的安全事故，從工程設計要求、技術選擇、設備運行、安全防護措施等方面進行了分析，結果發現，導致事故發生的根本原因在于治理技術選擇不恰當，相關企業利用低溫等離子體技術處理含有大量高沸點物質和固體微粒的廢氣，這些物質和微粒在設備內部不斷積累，最終導致設備高壓電極短路，起火爆炸。許銘楊等人在總結低溫等離子體處理VOCs的進展時，再次強調設備積碳是導致爆炸事故發生最主要的原因之一 ?；钚蕴课绞墙?jīng)典的有機廢氣凈化技術，但由于活性炭本身不耐高溫且具有一定催化活性，在使用時尤應注重安全問題。
黃維秋等人根據國內外的工程案例，詳細總結了活性炭治理 VOCs 時存在的一些安全注意事項 ：
1）活性炭本身的耐火性較差，在實際操作中需將溫度控制在 120℃以下 ；
2）吸附熱效應高，在吸附高濃度的 VOCs 時，床層升溫可達50℃以上，在設置溫度參數時，應充分考慮這一因
素 ；
3）活性炭本身具有一定的催化活性，一些酮類物質（如環己酮）在活性炭表面會發生劇烈的氧化反應，釋放出大量的反應熱，導致床層局部升溫過快，引發著火甚至爆炸。
許偉、李守信等人在探討活性炭在揮發性有機物治理中的應用時，也進行了類似的總結。
2.1.2工藝設計有缺陷
除了技術選擇不合理，工藝本身的設計缺陷也是引發事故的重要原因之一。由于技術、資金門檻相對較低，近年來涉足 VOCs 治理的企業數不勝數，市場競爭十分激烈。個別企業通過不斷壓低價格來爭取項目，工藝設計有缺陷，運行安全難以保證。其中，較常見的設計缺陷包括 ：收集系統設計不合理、設備主體材質不合格、儀表控制不可靠、報警裝置和防爆設施不足、安全冗余不夠等。

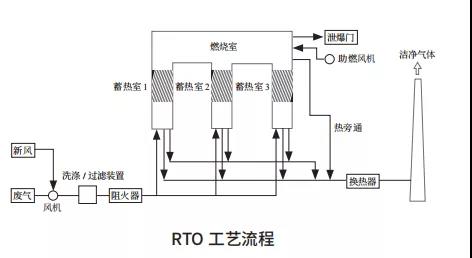

RTO 憑借處理效率高、二次污染小、熱效率高、操作方便等優點，受到企業的熱捧，常見的 RTO 工藝流程如下圖所示。

但在近年來的使用過程中，RTO 暴露出的失火、爆炸等安全問題較突出，且大部分事故都是因工藝設計缺陷導致的。
2.1.3人為操作失誤
目前，絕大多數 VOCs 治理工藝系統都已實現了自動化，但仍需安排專人進行安裝、調試、運維等現場作業。不同于其他大型過程工程，VOCs 治理的規模普遍較小，治理業務常常外包給第三方技術服務公司，業主普遍對 VOCs 治理工藝不熟悉，對系統潛在的安全隱患也并不了解，這都增加了業主工作人員不按安全規章操作或出現操作失誤的概率。

2.2VOCs 治理工程安全評價
除了上述的經驗性總結，還有少數研究人員嘗試將一些工程安全評價方法、工具應用到 VOCs 治理工程中。白亞龍等人利用危險與可操作性分析（HAZOP） 對 RTO 裝置進行了安全評價，系統地識別出 RTO 運行過程中存在的風險及保護措施，提出了具有安全性和經濟合理性的建議措施 。
彭光強等人提出將啟動前安全檢查（PSSR）應用到 VOCs 治理項目中，分析了 VOCs 處理裝置在安裝、使用過程中常見的安全風險及產生的原因。
Zhu 等詳細介紹了目前國內外液體儲罐中揮發性有機物的處理方法及存在的不足，基于人機環境管理系統工程（MMEMSE）理論建立了包含有 13 個基本元素的油輪安全系統圖，系統分析了包括 VOCs 的擴散、燃燒和爆炸，船體的碰撞和晃動以及原油泄漏等主要危險的形成過程與危害 。
Lee 等人利用危險與可操作性分析（HAZOP）和保護層分析（LOPA）對油輪 VOCs 回收系統進行了安全分析，確定了初始原因和現有保護措施，定量估計了各獨立保護層的失效概率，提出改進措施以將風險降低到可接受的水平。
由此可見，目前針對 VOCs 治理工程安全評價的相關研究還較少，尚處于起步階段，采用的評價方法也較為單一，不能形成體系。
2.3 行業技術規范
目前，國家及行業發布的一些技術規范，對有機廢氣技術治理技術的適用范圍、污染物要求、工程設計、工藝設計、安全措施、工程建設、運行與維護等全過程進行了詳細規定，起到了安全治理指導作用。但現已正式發布的僅有《吸附法工業有機廢氣治理工程技術規范》（HJ 2026—2013）、《催化燃燒法工業有機廢氣治理技術規范》（HJ 2027—2013）、《蓄熱燃燒法工業有機廢氣治理工程技術規范》（HJ 1093—2020），其他技術規范尚在制定中。
三、VOCs 治理工程安全的建議
3.1 安全研究的建議
從近幾年的情況來看，盡管 VOCs 治理工程的事故時有發生，造成了大量人員傷亡和財產損失，但人們對 VOCs 治理工程的安全性仍然不夠重視，相關研究還在起步階段。目前，大量經驗性總結對于復雜的VOCs治理工藝系統并沒有很好的安全指導作用。眾所周知，保證安全的最好方式是杜絕事故發生，這就需要做到對事故的提前發現、提前處理。
VOCs 治理工程要從根本上解決安全問題，就需要以實現本質安全為目標，開發出符合 VOCs 治理工程特點的理論、方法和工具，對工藝系統進行危險識別與風險評估，找到安全隱患并提出改進措施，最大程度減少技術選擇不合理、工藝設計有缺陷等情況的出現。
3.2 安全管理的建議
從事故統計結果可看出，人為操作失誤是導致VOCs 治理工程事故發生的主要原因之一，這與企業的安全管理工作不到位有很大的關系。對于 VOCs 治理工程來說，應尤其重視專業培訓，增加員工安全意識，熟悉操作規程，減少操作失誤的概率。在新建工程試車前、設備檢修后、裝置變更后以及發生過事故的設施再次投入使用前，都要進行開車前的安全審查，避免系統內的有機物濃度過高，進而引發燃燒爆炸事故。編制應急預案，開展應急演練，增強員工對突發事件的處理能力。
四、結語
目前，針對 VOCs 治理工程安全的研究大都還處于經驗總結階段，僅有少數研究人員應用工程安全評價方法和工具進行安全評價，且所用方法不成體系，面對復雜的 VOCs 治理工藝系統，難以保障其安全運行。因此，要從根本上解決安全問題，需加大研究力度，開發出具有系統性和科學性的安全理論、方法和工具，實現 VOCs 治理工程的本質安全化。相關企業也應當強化安全管理，降低員工操作失誤的概率，提高應急處理能力。
來源：環保
