船舶行業有機廢氣處理工藝參考

行業政策
推進建設適宜高效的治污設施。企業新建治污設施或?qū)ΜF(xiàn)有治污設施實施改造，應依據排放廢氣的濃度、組分、風量，溫度、濕度、壓力，以及生產工況等，合理選擇治理技術。鼓勵企業采用多種技術的組合工藝，提高VOCs治理效率。低濃度、大風量廢氣，宜采用沸石轉輪吸附、活性炭吸附、減風增濃等濃縮技術，提高VOCs濃度后凈化處理；高濃度廢氣，優先進行溶劑回收，難以回收的，宜采用高溫焚燒、催化燃燒等技術。......加強資源共享，提高VOCs治理效率。
項目背景
某船舶重工在生產中產生VOCs有機廢氣，為達到國家及地方排放標準要求，噴漆涂裝車間及預處理線需新增工業廢氣處理設備需求4套。對其VOCs廢氣處理設備進行設計、制造、安裝及調試。
設計工藝

廢氣成分：二甲苯、丁醇、異丙醇、乙醇、四乙氧基硅烷
處理風量：40000m³/h一套
處理負荷：44000m³/h
凈化效率：≥99%
設計工藝：漆霧過濾+阻火單元+三床蓄熱氧化（RTO）
鋼板預處理線車間產生的有機廢氣經過前端的管道輸送至有機廢氣處理設備前的混合管道。進入混合總管的廢氣壓力為微正壓，保持壓力平衡，不會產生管道回風的工況。
廢氣由混合管道進入漆霧過濾單元，通過過濾使固體粉塵凈化效率≥99%，過濾器后有設置阻火器，阻止蓄熱氧化路的回火，保證生產安全。廢氣通過過濾后，進入蓄熱氧化設備燃燒處理，最終生成二氧化碳及水達標排放。

廢氣成分：二甲苯、鄰苯二甲酸二異丁酯、重芳烴溶劑石腦油(石油)、1-甲氧基-2-丙醇、石油精、丁醇、乙苯、三亞乙基四胺、乙醇、丙醇、硅酸乙酯、硅酸四乙酯、加氫的石油磺化重石腦油、壬烷、甲苯
處理風量：80000m³/h一套
處理負荷：7000Nm³/h
設計工藝：漆霧過濾+沸石濃縮轉輪+催化氧化（CO）
涂裝車間廢氣收集后進入漆霧過濾系統，將廢氣中的漆霧、粉塵等進行過濾，過濾后廢氣通過沸石轉輪吸附濃縮為高濃度廢氣進入催化氧化爐處理，廢氣通過高溫催化氧化分解后形成二氧化碳及水達標排放，同時催化氧化產生的熱量可降低系統輔助燃料消耗量，當?shù)竭_一定濃度時，氧化釋放的熱量不僅滿足CO自身運行，同時可為溫濕度調節和脫附風提供熱量，減少運行成本。

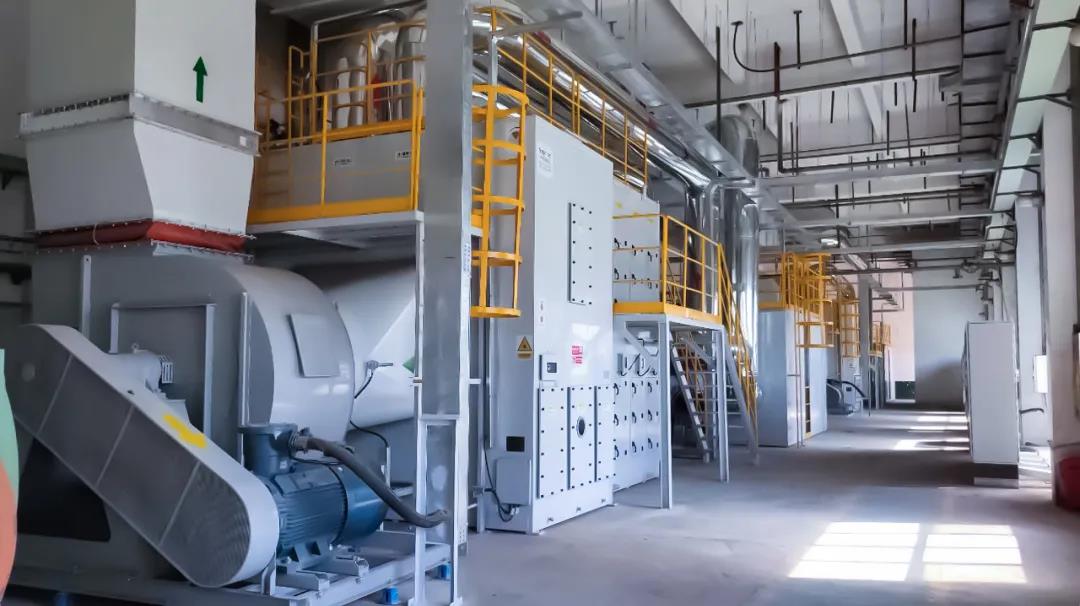

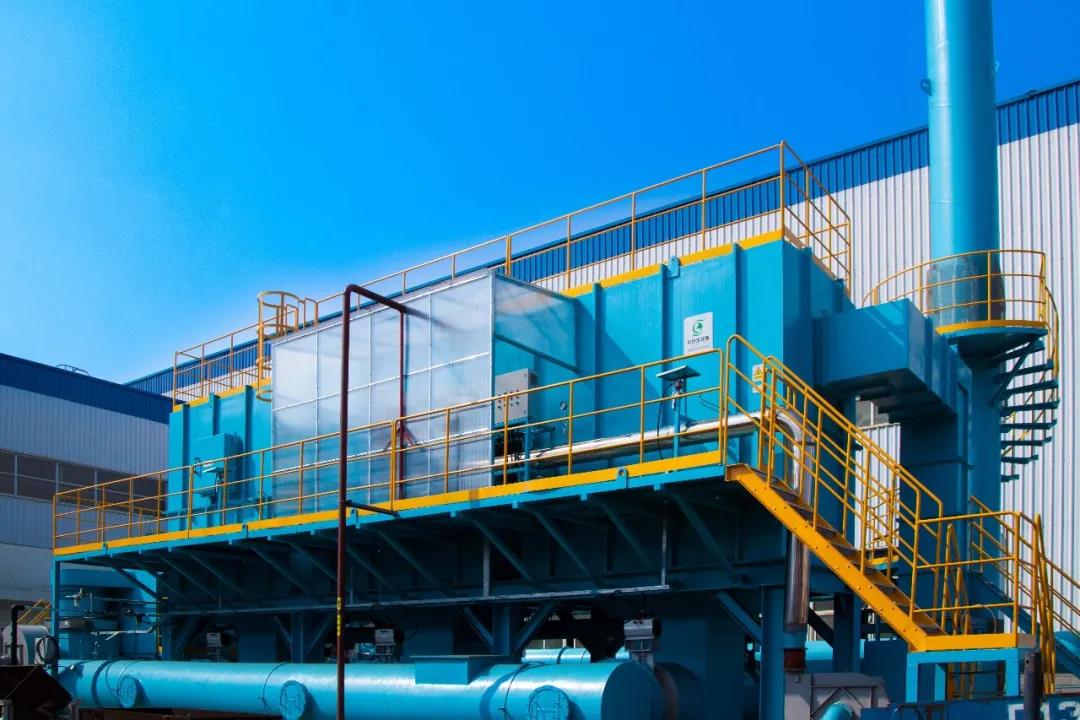

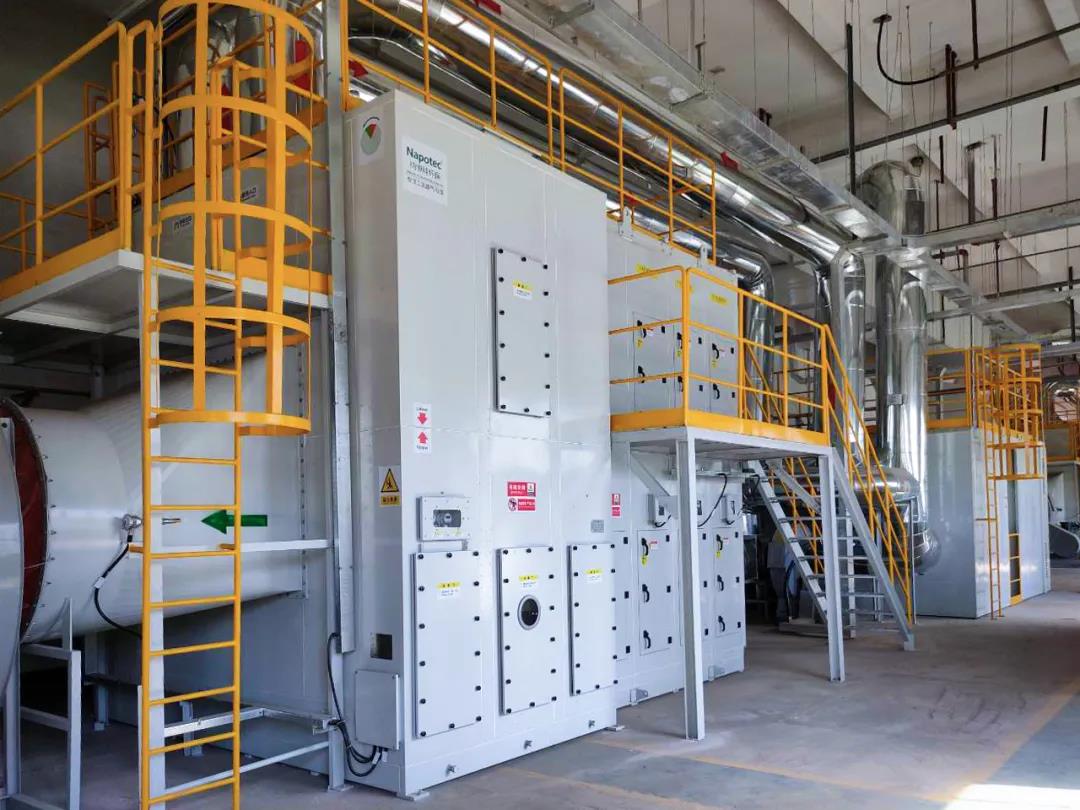

本次治理項目分別采用了2套蓄熱氧化及2套催化氧化設備，蓄熱氧化（RTO設備）凈化效率更高、適用范圍廣；催化氧化設備（CO）占用空間小、同時節省運行成本，兩種工藝全部可達到廢氣排放標準。項目總體安裝調試時間小于一周，極大減少設備安裝對客戶生產制造的影響。
驗收情況
目前，四套設備都已按時驗收，VOCs排放濃度≤70mg/m³，排放速率2.4 kg/h。滿足《揮發性有機物排放標準第5部分：表面涂裝行業》（DB 37/ 2801.5—2018）地方標準。
