沸石轉輪在RTO催化燃燒系統中的應用

“提高生態環境治理成效。突出依法、科學、精準治污。深化重點地區大氣污染治理攻堅。加強污水、垃圾處置設施建設。壯大節能環保產業。實施重要生態系統保護和修復重大工程，促進生態文明建設。”在十三屆全國人大三次會議上，政府工作報告為生態環境治理工作“劃重點”。
其中針對VOCs的治理，一些省市開展了重點監管企業“一企一策”綜合整治。“一企一策”綜合整治的重點主要包括兩大方面：第一是源頭控制，主要包含清潔生產，注重生產過程中物料的回收；原料替代，注重生產過程中采用低VOCs含量的原料；工藝改進，通過先進的工藝技術，從而減少VOCs產生量。第二是末端治理，通過回收利用技術中的冷凝、吸收、吸附等方式以及銷毀技術中的熱力焚燒、生物降解等方式，從而減少VOCs排放量。
RTO蓄熱式氧化爐是VOCs末端治理中的一項重要技術，VOCs的風量和濃度是我們在設計RTO時的兩項重要指標，而當我們遇到低濃度、大風量的有組織廢氣時，按照傳統的設計方法去設計RTO則會大大地增加設備的材料和運行成本，這個時候濃縮技術則應運而生。目前沸石濃縮轉輪系統是全球公認的最高效的廢氣濃縮技術，沸石轉輪吸附濃縮裝置采用吸附+脫附+濃縮焚燒三項連續程序，主要用于有機廢氣的治理。沸石轉輪濃縮+RTO治理系統的結合就像一手王炸組合出現在VOCs治理技術中。
一、什么是沸石轉輪

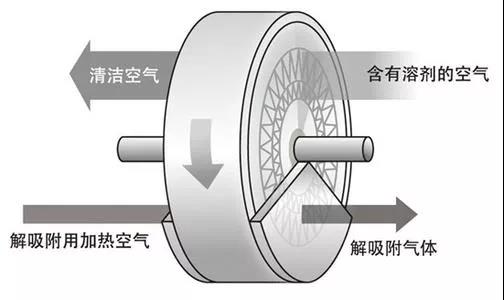

沸石轉輪共分為三個區域：吸附區、脫附區及冷卻區。低濃度大風量的廢氣通過沸石吸附區時，VOCs被吸附在蜂窩沸石中，被凈化后的氣體排出至煙囪；此時,已吸附VOCs的蜂窩沸石旋轉至脫附區，利用高溫加熱氣流將吸附在蜂窩沸石中的VOCs吹出，然后將其送入后端的RTO系統進行焚燒處理后排出至煙囪；最后，再將常溫廢氣通過冷卻區將剛被加熱的轉輪進行冷卻。

二、沸石轉輪的組成

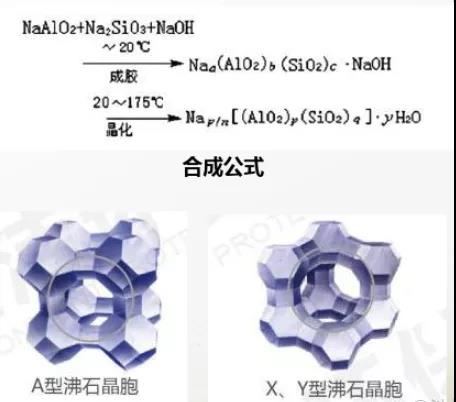

2.1沸石分子篩：沸石分子篩是一種鋁硅酸金屬鹽的多微孔晶體，由硅氧四面體和鋁氧四面體通過共享氧原子相互連接形成骨架結構，其表面為固體骨架，內部為多微孔的篩狀構造。內部孔穴之間有孔道相互連接，其孔徑相同，分布非常均一，分子篩依據其內部孔穴的大小，可對分子進行選擇性吸附。沸石分子篩具有很大的比表面積(300～1000㎡/g)，內部孔穴有強大的庫侖場和極性，因此，對吸附質分子的吸附能力很強，遠超過其他類型的吸附劑，即使在較高的溫度和較低的吸附質分壓(或濃度)下，仍有很高的吸附容量，是一種高性能的分離吸附材料。

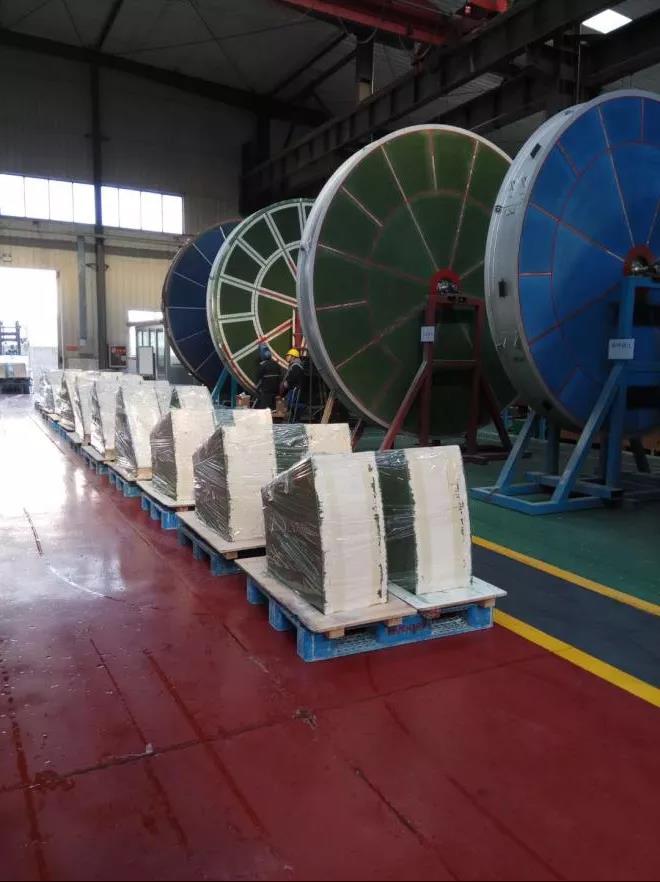

2.2、轉輪：沸石轉輪濃縮系統的關鍵部件是吸附輪(轉輪),轉輪由疏水性沸石吸附介質與陶瓷纖維加工成波紋狀膜片，再卷制形成蜂巢狀的圓筒形框架結構，其中部安裝有旋轉軸承。轉輪的機械結構上，裝有耐VOCs腐蝕、耐高溫的材料制成的氣體密封墊，將轉輪隔離成三個區域：吸附處理區、再生脫附區、冷卻區。

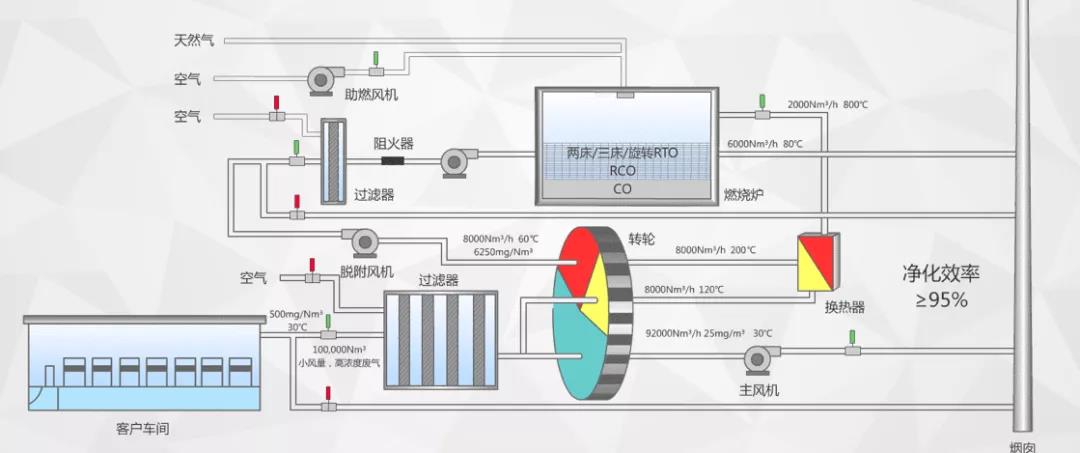

2.3、全套設備主要由以下部分組成：廢氣過濾器、沸石轉輪、排氣風機、RTO焚燒系統、熱交換器、自動控制系統。

三、沸石轉輪的運行原理
過濾后的大流量的低濃度有機廢氣被送至轉輪吸附區，轉輪可根據廢氣處理量，以1～6轉/小時的速度持續緩慢旋轉。廢氣中含有的VOCs被截留吸附在轉輪上的沸石分子篩內部，凈化后的潔凈空氣則直接排放至大氣。轉輪持續旋轉吸附VOCs，逐漸趨向吸附飽和，當轉輪旋轉進入至脫附區時，脫附風機提供200℃左右的高溫?zé)峥諝?，將吸附在轉輪上的的VOCs脫附并帶走。脫附后的轉輪進入冷卻區，經冷卻空氣吹掃，恢復至常溫，沸石轉輪從而恢復吸附能力，再次旋轉至吸附區，重新開始下一輪的工作。
轉輪吸附的VOCs經脫附后，隨脫附熱空氣送往RTO進行凈化處理。由于廢氣中的VOCs被濃縮了5～20倍，因此，需要最終處理的有機廢氣具備了濃度高、風量小、溫度高的特點，這樣就可以根據風量大小、氣體濃度大小來設計合理的濃縮比及相應的轉輪、RTO 大小。RTO焚燒產生的一部分熱能可用于轉輪脫附空氣的加熱;末端排放的高溫?zé)煔饪蛇M行余熱回收，進一步做到節能、環保。
四、沸石轉輪設備的特點
1.吸附、脫附效率高。
2.沸石轉輪吸附VOCs所產生的壓降極低，可大大減少電力能耗。
3.使原本高風量、低濃度的VOCs廢氣，轉換成低風量、高濃度的廢氣，濃縮倍數達到5-30倍，大大縮小后處理設備的規格，運行成本更低。
4.整體系統采用模組化設計，具備了最小的空間需求，且提供了持續性及無人化的操控模式。
5.系統自動化控制，單鍵啟動，操作簡單，并可搭配人機界面監控重要操作數據。
五、沸石轉輪處理物質注意事項
那吸附能力這么強的沸石轉輪，有沒有處理不了的廢氣呢？答案是肯定的。
對于沸石轉輪來說，一些易聚合或者沸點高于260℃的大分子物質是不允許進入的。例如：酸性氣體和堿性氣體等會腐蝕轉輪；粉塵、漆霧、樹脂類、聚合物類等會堵塞轉輪；沸點大于220℃的三乙醇胺、苯甲醇等幾乎不能脫附；還有一些難吸附或者難脫附的氣體也基本上是不讓進轉輪的。而對于有以上成分的VOCs，一般會在沸石轉輪前端增加前期處理裝置來進行分離。
六、沸石轉輪的選擇
目前國內的進口傳統品牌有日本的霓佳斯、西部技研、東洋紡，瑞典的蒙特等，我國的自主品牌這幾年發展迅速，現有的沸石轉輪成型及設備技術水平與國外的差距也在逐步縮小，目前市場我們自主品牌的應用也越來越多。那么我們在選擇轉輪時需要注意哪些呢？
沸石含有率：顧名思義，對于沸石轉輪來說，沸石的含有率越高其吸附效率也越大；
疏水性：沸石原料中的Si/AL的比值越大，其疏水性越強；
VOCs組成成分：轉輪供應商會根據業主提供的VOCs組成成分進行分析，從而選擇對應的沸石和轉輪型號，因此在提供VOCs的成分時不能馬虎；
脫附效率：沸石轉輪的處理能力不能只看吸附效率，脫附效率也是至關重要的，當脫附效率達不到要求時，久而久之會反過來影響沸石的吸附效率進而影響沸石的使用壽命。

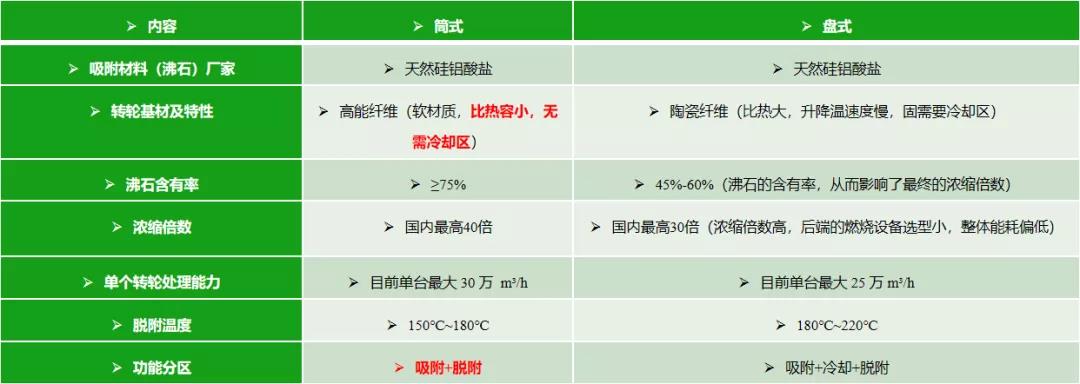

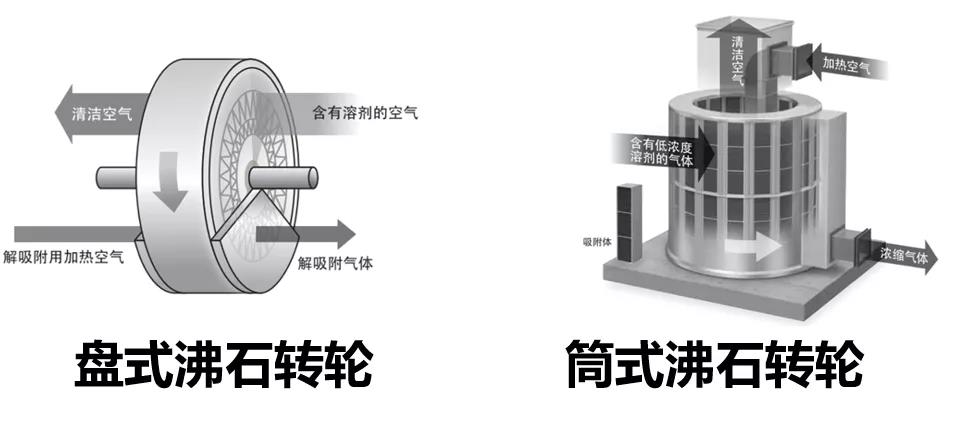

沸石轉輪分為筒式轉輪和盤式轉輪，可以根據處理風量、VOCS成分的不同選擇合適的轉輪。

總結：大風量、低濃度的 VOCs 廢氣治理，通常采用銷毀的方式，之前大部分是采用活性炭作為吸附劑，但因活性炭易燃、脫附不完全影響凈化效率、要求工藝控制流速低、設備占地大等原因，目前大部分均改為沸石轉輪+RTO 工藝。與活性炭工藝相比，沸石轉輪+RTO工藝凈化效率高、運行安全穩定、設備占地較小等，在市場中逐步得到廣泛應用。隨著新型吸附劑的開發及我國轉輪制作技術、密封技術的提高，轉輪吸附技術也將會在更大范圍、更多的行業中得到應用。轉輪運行的模型研究也將更加深入，治理效果將更加有效。
