分子篩濃縮轉輪內部燜燒現象的判定與原因分析

VOCs來源廣泛，涉及生產、生活等多個途徑。隨著社會經濟的高速發展，VOCs排放量與日俱增，給人們的生活環境帶來了嚴重影響。對于大風量、低濃度的廢氣處理，分子篩濃縮轉輪技術應用廣泛。但是，在實際運行過程中，若處理工藝設計不當，或轉輪性能較差，也會發生各種運行故障，其中，轉輪燜燒是最常見的現象之一。轉輪燜燒是指分子篩濃縮轉輪在實際運行過程中，由于轉輪內部受熱不均勻發生的一種不同程度燃燒的現象。轉輪燜燒不僅會對轉輪及附屬設備的壽命造成嚴重影響，也可能會造成更為嚴重的運行事故，直接威脅操作人員的生命安全。因此，快速、精準判斷分子篩轉輪運行過程中燜燒現象的發生，并能采取及時、有效的控制方式，對消除由此帶來的設備故障和安全隱患尤為重要。
一、分子篩濃縮轉輪及工藝簡介
分子篩濃縮轉輪核心部件為分子篩轉輪輪芯，其是由分子篩吸附介質和陶瓷纖維組成，其中分子篩吸附介質是一種具有均勻孔道結構的無機化合物。

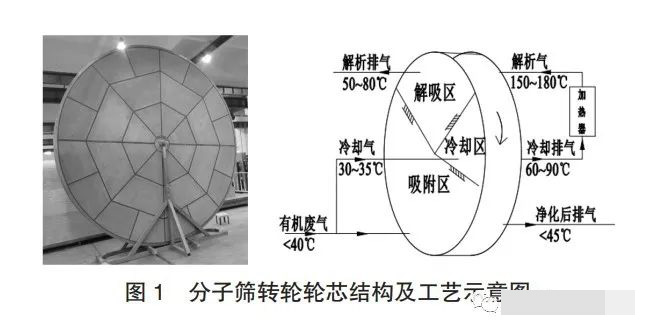

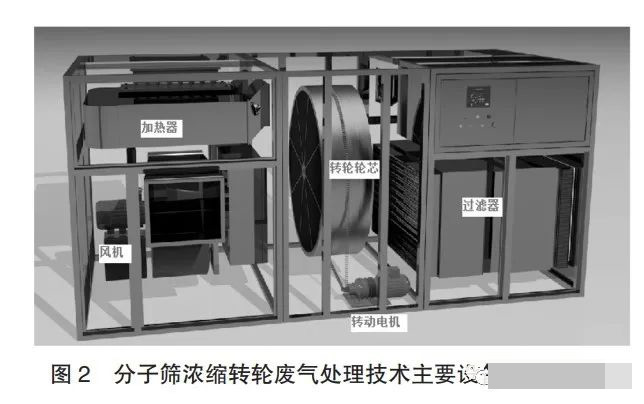

根據不同作用，分子篩轉輪輪芯分為吸附區、解析區和冷卻區，各個區域由耐熱、耐溶劑的密封性材料分隔。圖1給出了分子篩濃縮轉輪輪芯結構及VOCs處理工藝示意圖。首先，低濃度、大風量、常溫（40℃以下）的廢氣在風機輸送下通過分子篩轉輪吸附區，VOCs被分子篩吸附，凈化后的氣體直接排放。由于吸附是放熱的，因此，凈化后排氣會有1～5℃的溫升；當吸附區分子篩吸附飽和時，分子篩轉輪塊體轉動至解析區，VOCs分子從轉輪上解析脫附，解析溫度為150～180℃。解析完成后，解析區轉輪塊體轉動至冷卻區，經冷卻降溫后，轉輪塊體恢復吸附能力，此時，冷卻區排氣溫度約為60～90℃。在轉動電機驅動下，轉輪不斷轉動，從而實現吸附、解析、冷卻循環進行，確保廢氣處理持續穩定的運行。分子篩濃縮轉輪廢氣處理技術主要設備組成如圖2所示，主要包括氣體過濾器、分子篩轉輪輪芯、加熱器、轉動電機及動力傳輸設備（風機）等。

二、判定分子篩濃縮轉輪內部燜燒的方法

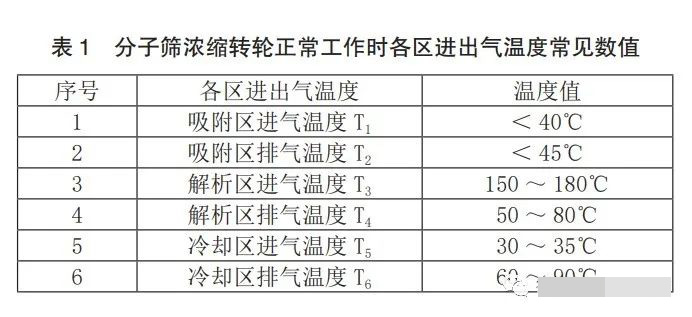

由上文可知，分子篩濃縮轉輪在正常運行過程中，工藝參數一旦確定，各區進、出氣體溫度均在可控范圍內波動，如表1所示。

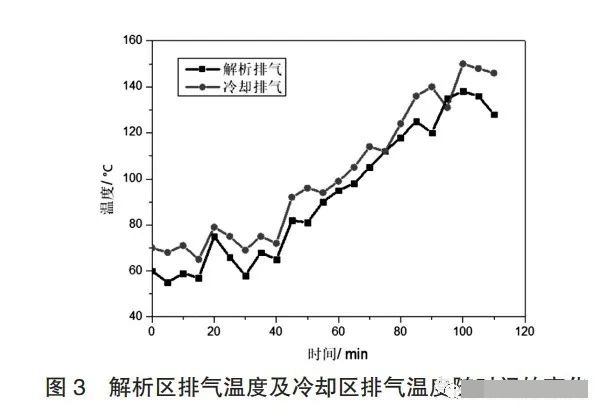

因此，通常情況下，各反應區進、出氣端均設置有溫度監控裝置及溫度異常報警裝置，通過對各路氣體溫度實時監測，并及時反饋和控制，進而保證整個處理工藝的穩定運行。但是，在實際監測過程中，轉輪解析區及冷卻區排氣溫度偶爾會出現如圖3所示。系統剛開始運行（0～40min）時，解析區排氣溫度始終維持在50～80℃，而冷卻區排氣溫度始終維持在60～90℃。當運行至45min時，解析區與冷卻區溫度開始持續升高。至75min時，解析區排氣溫度高于110℃，至80min時，冷卻區排氣溫度高于120℃，并且高于相應溫度時間持續5min以上，若發生這種現象，則推斷認為分子篩濃縮轉輪內部發生燜燒，需要及時拆開檢查，并對可能導致該現象發生的原因進行排查。因此，溫度判定法是一種最直接、有效的判定分子篩轉輪內部發生燜燒現象的方法。

三、分子篩濃縮轉輪內部燜燒的原因
3.1廢氣組分
（1）低沸點組分。

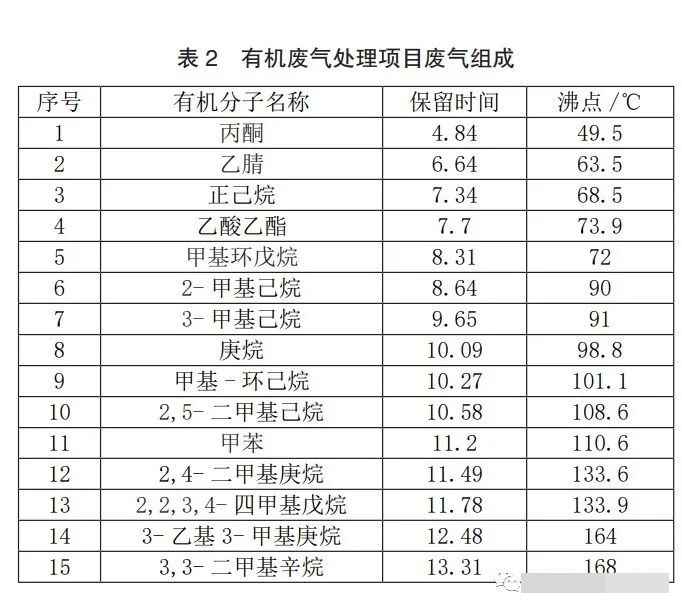

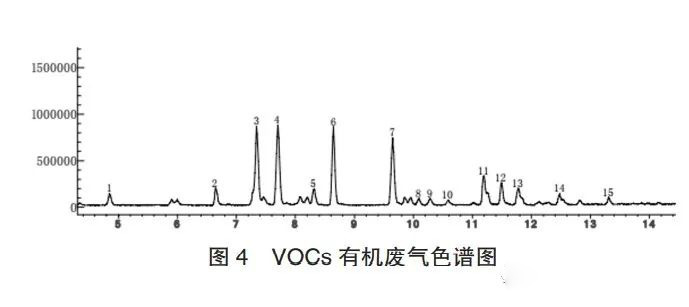

湖北某制藥公司于2019年對合成車間散排廢氣及污水池廢氣使用了一套分子篩濃縮轉輪處理裝置，該項目轉輪在運行一年后拆機檢修時，發現轉輪輪芯表面存在灼燒痕跡。為查詢輪芯灼燒原因，對該項目廢氣進行氣相色譜-質譜檢測，分析結果如圖4及表2所示。從數據分析看，該項目有機廢氣中含有大量低沸點（低于100℃）的有機廢氣分子，如丙酮、乙腈等。為滿足沸點較高的有機物（如3-乙基3-甲基庚烷（164℃）、3,3-二甲基辛烷（168℃））的正常解析，設計該工藝解析溫度為150～180℃。當進氣中低沸點有機分子在轉輪上不斷吸附濃縮時，在較高的解析溫度（150～180℃）下，這些有機分子就會與氣體中的氧氣發生氧化反應，并放出大量的熱，因此會直接導致分子篩濃縮轉輪內部燜燒現象的發生。由此，可以解釋本項目轉輪輪芯發生燜燒現象的原因。

（2）高沸點組分。

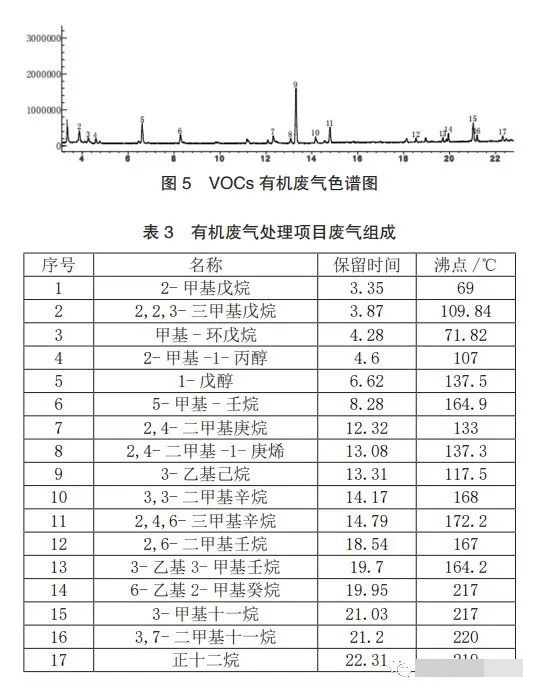

浙江某制藥廠生產車間有較明顯的異味，對該車間通風換氣，產生大量的低濃度廢氣。2017年，該公司為保證排氣達標，采用了一套分子篩濃縮轉輪處理裝置。該裝置運行兩年后在拆機檢修時，發現轉輪輪芯表面存在灼燒痕跡。為查詢輪芯灼燒原因，對該項目廢氣進行氣相色譜-質譜檢測，分析結果如圖5及表3所示。從數據分析看，該項目有機廢氣中含有高沸點（高于180℃）的有機廢氣分子，如6-乙基2-甲基癸烷（沸點217℃）、3-甲基十一烷（沸點217℃）等。這些物質在常規解析溫度下無法發生解析，而本項目所設計的解析溫度為150～180℃。

由此可以推斷，當有機廢氣中存在大量高沸點氣體時，由于其沸點較高，當采用常規解析溫度（150～180℃）時，吸附在分子篩孔道內部的高沸點有機分子脫附效率較低，從而占據吸附位。隨著項目運行時間的延長，轉輪會因內部高沸點物質不斷富集吸附位被占據而降低吸附效率，為使其維持較高的吸附脫附效率，需定期進行高溫脫附（200～230℃）。而在高溫脫附期間，輪芯內部富集的高沸點有機物與氧氣發生氧化反應形成焦體物質，造成轉輪不通暢且局部過熱，最終導致燜燒現象的出現。

3.2輪芯結構的穩定性

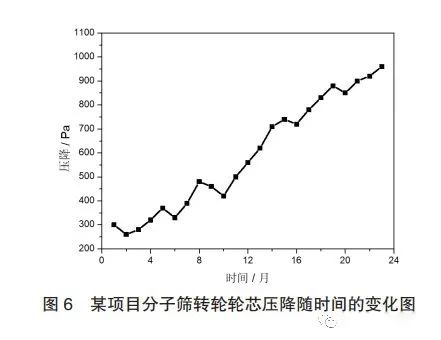

圖6為河北某化工原料生產車間有機廢氣處理工藝中監測的分子篩轉輪輪芯運行2年期間壓降隨時間的變化圖，從圖中可以看出，剛開始運行（0～12個月）時，轉輪壓降約200～500Pa，而運行一年后，監測的壓降明顯升高，最高達到1000Pa。對轉輪進行停機檢查，發現輪芯盤面局部發生燜燒，同時，發生燜燒區域的輪芯孔道也存在明顯的堵塞現象。由此可見，轉輪輪芯孔道堵塞可能是導致轉輪輪芯內部發生燜燒的原因之一。分子篩轉輪輪芯主要是由吸附介質（分子篩）和骨架結構（陶瓷纖維）組成，其中陶瓷纖維及輪芯塊體之間使用密封膠黏連而成，因此在一定程度上容易造成骨架坍塌，進而影響了輪芯結構的穩定性。另外，雖然分子篩轉輪輪芯具有規則的孔道，保證廢氣流通的同時能有效地降低壓損，節省能耗，但是，通常情況下，該孔道尺寸相對較小，容易造成孔道堵塞。此外，轉輪內部容易引起孔道堵塞的物質還包括：
（1）高沸點物質聚合。
如3.1（2）所述，高沸點有機物存在會導致分子篩脫附不完全，隨著運行時間延長，這些物質含量不斷增加，且會與氧氣發生氧化反應形成焦體物質，進而導致分子篩孔道及轉輪輪芯孔道不斷堵塞。
（2）無機組分。若處理廢氣中含有NaCl、CaCl2、MgCl2等一定濃度的無機組分時，這些組分會在分子篩表面以及轉輪輪芯孔道中發生吸附，并不斷累計，最終導致輪芯孔道結構的堵塞。
（3）密封材料磨損。分子篩轉輪輪芯分區支架與箱體之間采用耐高溫復合材料進行軟密封，當轉輪長期運行后，密封材料會出現一定程度的磨損，磨損的密封材料會粘連在轉輪表面，形成薄膜進而堵塞轉輪。
3.3轉輪濃縮處理工藝
如第1章所述，分子篩轉輪輪芯和過濾器、加熱器、轉動電機及動力傳輸設備（風機）結合構成一套完整的分子篩濃縮轉輪處理工藝，其中若轉動故障或解析氣加熱存在問題時，也會導致分子篩轉輪內部發生燜燒。
（1）轉輪轉動故障。
分子篩轉輪輪芯持續轉動是保證該工藝正常運行的基本條件，轉動電機是維持其轉動所需的動力設備，在運行過程中，電控對轉速進行實時監控，轉速異常則會發生報警。

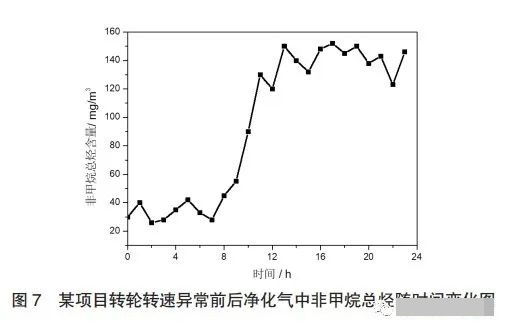

例如，河北某制藥公司廢氣治理項目，系統運行過程中曾出現轉輪轉速異常報警現象，并伴隨有轉輪凈化氣中非甲烷總烴數據超標現象，如圖7所示。

如圖7，在系統正常運行（0～8h）時，凈化排氣中非甲烷總烴明顯低于50mg/m3，但是，當控制面板上轉輪發出低速運轉（小于1r/h）報警（9h后），凈化排氣中非甲烷總烴含量迅速達到150mg/m3。對系統進行停機檢查，發現轉輪內部有明顯燜燒現象。
其主要原因是，當轉輪轉速較低或停止轉動時，會導致吸附區長期處于吸附狀態，從而使得吸附近飽和狀態的分子篩無法進行解析，從而使得吸附效率降低，排氣非甲烷總烴升高。而對于解析區，由于轉輪轉速變慢或停止轉動且長時間未進行處理時，會導致該區域長時間被解析氣加熱，進而溫度不斷升高。當該區域集聚了大量的有機分子時，這些有機分子在持續的高溫環境中會和分子篩孔隙中的氧氣發生觸媒反應，從而形成放熱并導致轉輪內部燜燒現象的發生。
（2）解析氣熱源。高溫解析氣的加熱方式通常包括電加熱、蒸汽加熱及燃?xì)饧訜岬确绞剑?dāng)業主方能夠提供充足燃?xì)鈺r(shí)，為節省能源，降低能耗，通常采用燃?xì)饧訜岬姆绞竭M(jìn)行，而此時，氣體燃燒機是必不可少的設備之一。

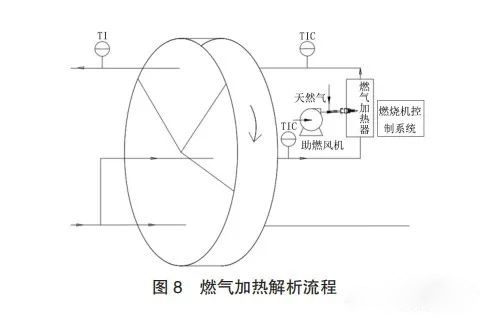

通常，燃?xì)饧訜峤馕隽鞒倘鐖D8所示。
當采用燃?xì)夤釙r(shí)，天然氣進入燃燒機的燃燒頭內，與助燃風機所提供的助燃?xì)饣旌希c(diǎn)火燃燒。因此，燃?xì)馊紵龝r(shí)系統內存在明火焰。若燃燒機火焰異常狀態（如火焰過長或殘余零星火星等情況），會存在燃燒機火焰直接灼燒到轉輪部分盤面的情況，進而導致轉輪內部發生燜燒現象。
四、分子篩濃縮轉輪內部燜燒解決方法
綜上所述，分子篩濃縮轉輪內部發生燜燒現象的原因很多，為避免該現象的發生，提高系統運行的安全性和穩定性，降低風險和投入，現提出以下解決辦法。
（1）嚴格控制廢氣組成。在項目設計階段，對所處理有機廢氣組成進行詳細的取樣檢測和分析，設定合理的解析溫度等工藝參數。當處理廢氣中含有高沸點有機分子時，在進入分子篩濃縮轉輪前要進行氣體預處理，從而避免燜燒現象的發生。
（2）提高輪芯結構穩定性。為避免輪芯堵塞，應定期采用帶壓惰性氣體吹掃，保證輪芯通暢，避免廢氣中攜帶的無機組分長時間在輪芯孔道堆積發生堵塞。另外，為防止轉輪長期運行使得密封材料發生氧化或磨損而堵塞孔道，應對其進行定期拆卸和更換，以避免燜燒現象發生。
（3）改進工藝設計。針對轉輪轉速，電控系統需進行多點測定，實時監控，并設置系統報警和連鎖裝置。當轉輪轉速持續異常應自動停止加熱，從而避免因不能及時被發現和處理所引起的燜燒。另外，在采用燃?xì)夤釙r(shí)，為避免轉輪盤面的灼燒，應在燃?xì)饧訜崞骱徒馕鰠^(qū)之間增設阻火器，從而避免了火焰竄到輪芯表面。此外，在該段解析管路上，還應適當增加溫度監測儀表數量，便于及時發現并處理燃燒機火焰異常情況。
五、結語
分子篩濃縮轉輪技術在處理大風量、低濃度廢氣中應用廣泛，該技術在實際運行過程中如果處理不當仍存在一些風險，其中，轉輪內部發生燜燒現象是最典型的問題之一。本文首次采用溫度判斷法判定轉輪內部燜燒現象的發生，當系統解析區排氣溫度持續5min以上高于110℃且冷卻區排氣溫度高于120℃，表明系統內部可能發生了燜燒，需及時停機檢查。另外，本文還以實際工程項目為背景，從廢氣組分、輪芯結構的穩定性以及轉輪濃縮處理工藝等方面詳細分析了發生燜燒現象的原因，并有針對性地提出了合理、有效的解決方案。首先，嚴格分析和控制廢氣組成，降低廢氣中高沸點組分的含量，并有針對性地設計合理的解析溫度是避免轉輪燜燒的方法之一。其次，針對轉輪壓損和轉速，設置多點測定，實時監控，并設置異常報警和連鎖裝置，對設備進行定期檢修和維護將有利于提高設備的穩定性和工藝的安全性，是避免轉輪燜燒的又一有效方法。
