VOCs廢氣吸附設備用顆粒碳比用蜂窩炭的原因

序號

（二）顆?；钚蕴课皆O(shè)備設計

備注

1

設計依據：

《吸附法工業有機廢氣治理工程技術規范》(HJ2026-2013)中6.3.3.33采用顆粒狀吸附劑時，氣體流速宜低于0.60m/s；廢氣停留時間保持0.5-1s；裝填厚度不宜低于300mm(即氣體流速*停留時間，0.6**0.5=0.3m=300mm)

2

計算過程：炭箱處理風量：以20000m³/h為例

①所需過炭面積：

S=Q-v3600=20000m/h：0.6m/s+3600=9.26m²

②炭箱抽屜個數(假設抽屜長×寬=600*500mm)：

9.26m²+0.5+0.6~32個抽屜

③按32個抽屜排布，炭層厚度按300mm設計，炭箱外形尺寸參考：

L(2600+1200)×B2550×H1540mm(兩邊側門)

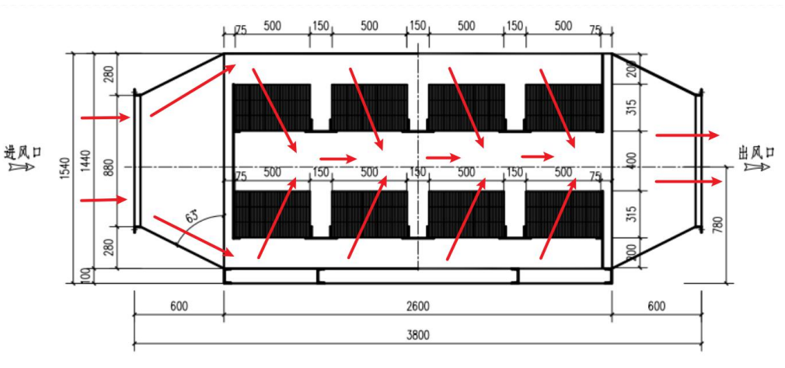

側視圖

具體可結合場地要求設計活性炭抽屜排布和活性炭箱長、寬、高

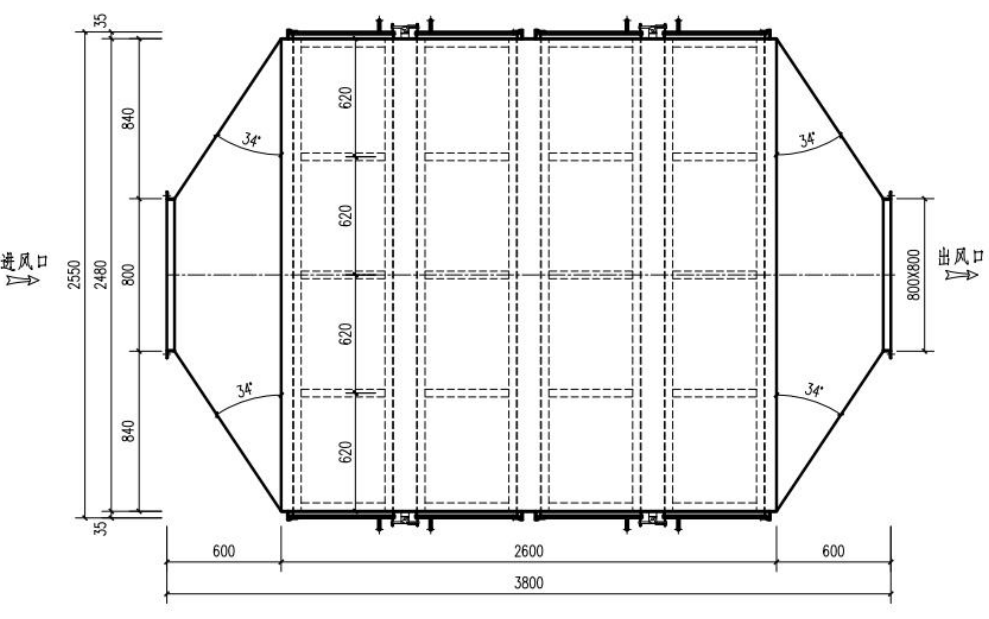

俯視圖

3

炭箱裝炭量：0.6×0.5×0.3×32=2.88m³

顆粒炭密度按400kg/m計算，則裝炭重量為：2.88×400=1152kg

按25kg/箱計，約46箱。
