深圳市制鞋行業揮發性有機物污染的治理

揮發性有機物（VOCs）是光化學煙霧的主要前體污染物，可以通過生成臭氧、微小顆粒物等對人體健康及生物生長產生長期的影響。當前，揮發性有機物（VOCs）對珠江三角洲地區的大氣區域性復合型大氣污染起著關鍵作用。VOCs排放主要來源于流動源、溶劑使用（包括溶劑產品的使用）、固定燃燒源等。制鞋業使用的膠粘劑、溶劑和清洗劑是揮發性有機物的重要排放源。為改善深圳大氣環境，有必要對制鞋行業生產過程中產生的揮發性有機物（VOCs）進行預防和治理。
一、制鞋行業生產工藝及揮發性有機物產生情況
制鞋行業的揮發性有機物（VOCs）排放主要源自生產過程中膠粘劑等含有機溶劑的原輔材料，使用的生產環節主要有貼底成型、組底、幫面針車三個環節。制鞋行業揮發性有機物（VOCs）產生的特點為：使用膠粘劑等揮發性有機物相關原輔材料工位多而分散，廢氣收集點位較多；每個工位使用的相關原輔材料量較小，廢氣收集風量較大。
制鞋工藝流程及揮發性有機物（VOCs）產生環節如圖1 所示。

幫面針車、組底和貼底成型3 個工藝環節使用的膠粘劑為制鞋行業揮發性有機物的主要產生源，幫面針車工序使用的膠粘劑主要用于部分幫面的形狀固定，組底工序使用的膠粘劑用于鞋底材料之間的貼合，貼底成型工序使用的膠粘劑用于鞋底和幫面的相互貼合、形成成品鞋。3 個工藝環節也會使用一定量的處理劑和清洗劑，也是揮發性有機物（VOCs）的重要產生源。
部分制鞋企業有印刷工序、噴漆工序，油墨、油性涂料也是制鞋過程中的揮發性有機物（VOCs）產生源之一，但這兩種工序的揮發性有機物（VOCs）產生量相對較少。

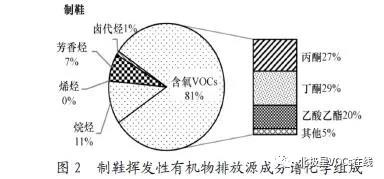

相關學者對珠三角地區制鞋行業揮發性有機物（VOCs）排放源成分譜的分析顯示，隨著近年來稀釋劑和清洗劑中的酯類和酮類等物質逐步代替苯系物溶劑，制鞋有機廢氣中含氧揮發性有機物比例明顯增大，主要有乙酸乙酯、丙酮、異丙醇。

二、揮發性有機物源頭控制
2.1 生產過程源頭控制

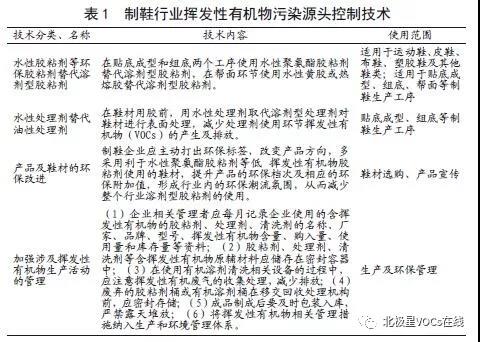

制鞋行業揮發性有機物污染源頭控制技術的具體情況見表1。

2.2 潛在源頭控制技術

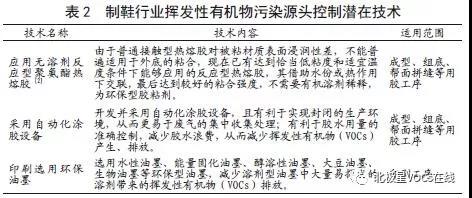

制鞋行業揮發性有機物（VOCs）污染源頭控制潛在技術相關情況見表2。

三、揮發性有機物末端治理
3.1 廢氣收集
揮發性有機廢氣收集應滿足深圳市《固定污染源廢氣收集技術要求（試行）》和深圳市《固定污染源廢氣排放口設置技術要求（試行）》的相關要求。針對制鞋行業工藝特點，廢氣收集的總體要求如下：
（1）凡涉及膠粘劑、清洗劑、處理劑等含揮發性有機物的場所（成型、組底工序、印刷工序、揮發性原輔料儲存場所等），均應采用密閉空間，并對有機廢氣進行有效收集。（2）廢氣收集系統設計應參照《采暖通風與空氣調節設計規范（GB 50019-2003）》的要求，確保收集率不低于90%，集中排風并導入廢氣末端治理設施；禁止將生產廢氣通過開窗、墻壁或窗上排風扇等排風設施直接外排。（3）在滿足生產設施正常運行和保證安全的條件下盡量減小排風量。
制鞋行業的推薦揮發性有機廢氣收集技術如下：
（1）成型、組底工序集中生產及獨立分區。將成型、組底及相應的烘干工序應安排在相對集中的區域進行生產，并將相關區域隔成獨立的較小空間并保持密閉，這樣可保證更高的廢氣收集率，同時可降低廢氣風量，降低后續廢氣末端處理成本。（2）膠水容器密閉。調膠容器及工藝用膠容器應保持密閉，采用泵出或擠出的方式使用膠粘劑等含揮發性有機物原輔料，減少操作過程中有機物的揮發。（3）印刷工序獨立分區。將印刷工序隔成獨立分區并密閉，提高印刷廢氣收集率，并降低廢氣風量。
3.2 廢氣末端治理技術
根據制鞋行業有機廢氣的特性，并結合制鞋有機廢氣排放執行標準《制鞋行業揮發性有機化合物排放標準》（DB44 /817-2010）及各種治理方法特點，我們推薦三種末端治理方法：
（1）水洗+ 吸附法。該技術處理過程中，先采用水洗冷凝部分揮發性有機物進行預處理，然后采用活性炭吸附剩余揮發性有機物，活性炭按期更換。（2）吸附濃縮- 催化燃燒。該技術先采用活性炭對廢氣中的揮發性有機物進行吸附濃縮，從而實現廢氣凈化；針對吸附飽和的活性炭采取吹脫的方式進行脫附，而后對吹脫出的經濃縮的揮發性有機物采取催化燃燒的方式進行處置，脫附后的活性炭又重新具備吸附功能。（3）沸石轉輪吸附濃縮+ 蓄熱燃燒技術。該技術處理過程中，沸石轉輪吸附大風量廢氣中的低濃度揮發性有機物（VOCs），然后采用小風量高溫氣體解吸吸附在轉輪上的揮發性有機物（VOCs），形成小風量高濃度的揮發性有機物（VOCs）氣流；將小風量高濃度的揮發性有機物（VOCs）氣流送到廢氣焚燒爐進行焚燒，揮發性有機物（VOCs）在高溫下被氧化為二氧化碳和水蒸氣，達到凈化揮發性有機物的目的。

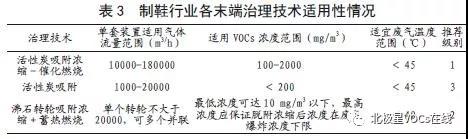

針對活性炭吸附法、活性炭吸附濃縮- 催化燃燒法、沸石轉輪吸附濃縮+ 蓄熱燃燒三種方法對制鞋廢氣處理的適用性情況，結合廣東省有機廢氣治理相關技術指導性文件，具體適用情況見表3。

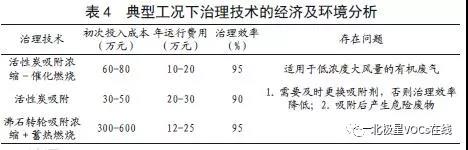

根據制鞋行業工藝特點，結合廣東省有機廢氣治理相關技術指導性文件，對揮發性有機物（VOCs）排放特征設定典型工況，在此條件下對上述治理技術進行經濟成本和環境效益分析，具體見表4。典型工況：廢氣量，30000 m3/h；廢氣濃度，100 mg/m3；揮發性有機物（VOCs）成分，丙酮、丁酮、甲苯、乙酸乙酯、乙酸丁酯、乙酸甲酯、環己烷等。

四、總結
當前揮發性有機物（VOCs）治理工作愈來愈受到重視，因為揮發性有機物（VOCs）的治理效果將影響著區域大氣環境質量，想要取得良好的治理效果，使用科學得當?shù)闹卫砑夹g、方法將尤為重要。制鞋行業中的揮發性有機物（VOCs）有著相當?shù)呐欧帕浚识诔浞盅芯恐菩袠I(yè)揮發性有機物產排污情況基礎上，提出源頭控制、廢氣收集、末端治理等一系列技術及管理手段，為制鞋行業揮發性有機物治理提供有力技術支撐，這些工作將為改善區域大氣環境質量提供助力。
