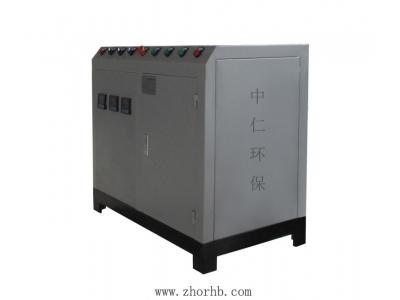

螺桿式空壓機余熱回收設備

國家節能減排規劃重點十大工程推薦項目

我公司節能減排重點推廣工程項目

一、螺桿式空壓機余熱回收設備產品概述

ZR系列螺桿式空壓機余熱利用產品是我公司為了充分利用螺桿式空壓機所產生的余熱，開發生產的一種余熱回收利用產品，空壓機余熱利用設備是采用同程截流式反串換熱技術，對空壓機所產生的高溫高壓的氣體用水進行冷卻，從而獲得這部分熱能，可使企業獲得生產和生活所需的熱水。我公司生產的螺桿式空壓機余熱利用設備具有安全、節能、環保、耐用等特點，螺桿式空壓機余熱利用設備廣泛適用于企業、工廠、單位的各種類型、品牌的螺桿式空壓機節能改造。

二、螺桿式空壓機余熱回收設備工作原理

螺桿空壓機長期連續的運行過程中，把電能轉換為機械能，機械能轉換為風能，在機械能轉換為風能過程中，空氣得到強烈的高壓壓縮，使之溫度驟升，這是普通物理學機械能量轉換現象，空壓機螺桿的高速旋轉產生的高溫?zé)崃?，同時也摩擦發熱，這些產生的高溫?zé)崃坑煽諌簷C潤滑油的加入混合成油/氣蒸氣排出機體,這部分高溫油/氣流的熱量相當于空壓機輸入功率的3/4,它的溫度通常80℃-100℃，這些熱能都由于機器運行溫度的要求，都被無端地廢棄排往大氣中，即空壓機的散熱系統來完成機器運行的溫度要求。

 為了充分利用螺桿式空壓機所產生的余熱，減少廢氣污染保護環境，使企業降低能耗，減少企業的成本，我公司著力于余熱能源研究開發，采用同程截流式反串換熱技術，開發出專用的空壓機余熱利用裝置，對空壓機所產生的高溫高壓的氣體用水進行冷卻，從而獲得這部分熱能,不僅可以提高空壓機的產氣效率，而且可使企業獲得生產和生活所需的熱水，冬天可加熱到,≥50℃，夏秋≥65℃.從而使企業主一舉兩得，科學合理利用能源，從而節省了高額的生活、生產熱水運用費用。

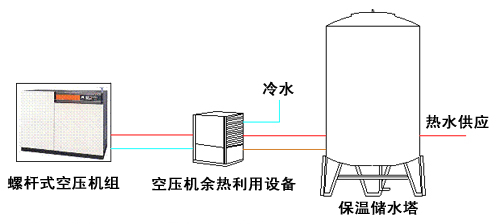

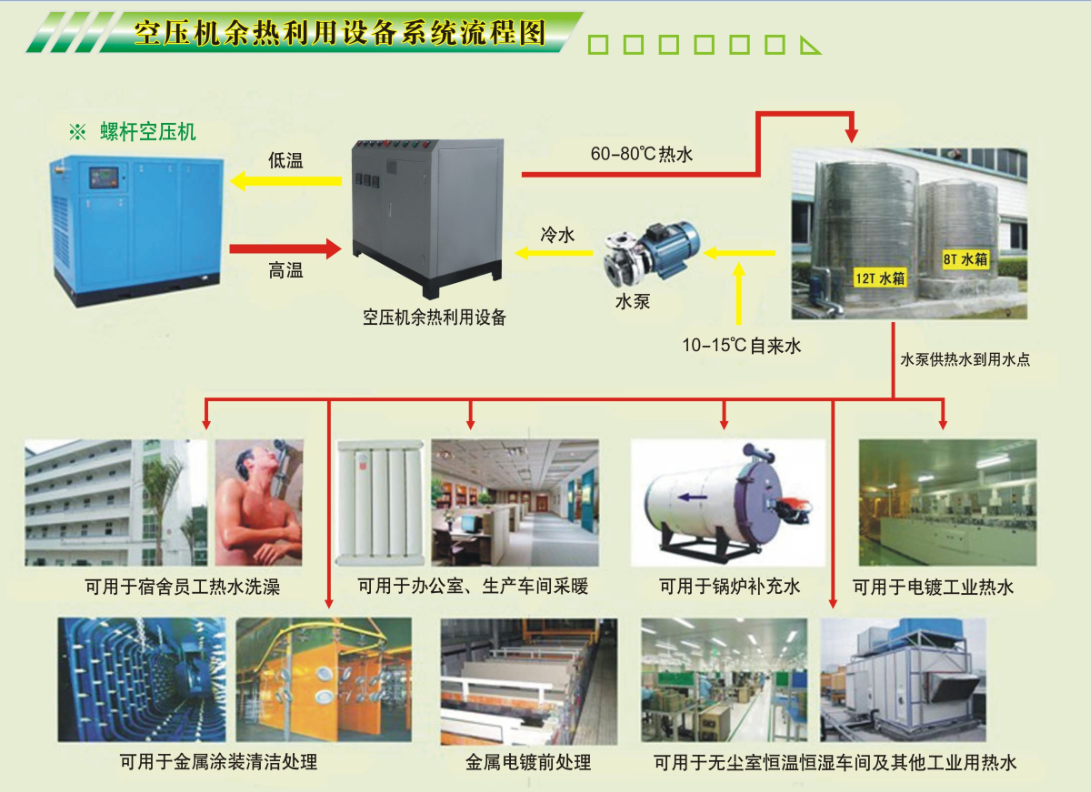

        螺桿式壓機余熱回收利用的工程圖示

三、ZR螺桿式空壓機余熱利用產品特點

1、安全性能高： 儲水箱中無任何電熱設備，決不會存在漏電、觸電、爆炸、煤氣中毒的危險。
2、節能環保：  設備無噪音，不排放廢熱、廢水、廢氣等任何有害物質。有利于企業響應國家節能政策，不再需要用燒油或用電來加熱冷水，避免了能源的浪費，減少因燒油及用電等帶來的能耗，減少廢氣廢熱的排放。

3、應用范圍廣泛： 適合各類型，各品牌螺絲桿式空壓機節能改造，產生的熱水不僅可大量節約工廠燃油、燃?xì)饧半娰M，其熱水可用于生活用熱水，也可用于工業生產用熱水（如電鍍、清洗等用熱水）。

4、零加熱成本：空壓機余熱利用設備本身是一種余熱利用設備，并沒有增加對空壓機本身的負載，100%利用空壓機廢熱能來生產熱水，不需要任何輔助加熱設備，所以加熱成本為零。

5、不受環境影響：空壓機余熱利用設備的熱量來源于空壓機的廢熱，只要工廠生產，空壓機是運行的，空壓機在運行余熱利用熱水器就有熱水產生，所以不受其它環境因素影響。

6、效益顯著： 產品的效益是否節能，就看設備產品的效益跟投信成本比是不是大于一，事實證明，一臺100HP螺桿空壓機，在每天運行24小時的情況下，可解決1000名員工的熱水供給，半年內足可收回設備成本，從長遠來說，它是企業解決員工生活所用熱水的最佳設備。

7、空壓機運行能得到更好的保障：因為設備在余熱利用中，熱水器吸收了大部分的熱量，使空壓機的運行溫度在65-85度之間，可讓散熱風扇停止，減少電能的消耗，電線接頭的老化，潤滑油的變質等問題，并能提高空壓機8%的產氣量，大大地降低了空壓機的故障率，使空壓機良性運行，使用壽命得到更好的保障。

幾種熱水器加熱費用對照表

1、設在陰雨天條件下對1000Kg水進行加熱，水溫升40℃。

2、水的比熱值為1kal/kg℃。

3、加熱熱水所需熱量：1000kg×40℃（或30℃）×1kal/kg℃=40000（或30000）Kal。

4、日耗能量公式：40000（或30000）kal÷[ 各能源熱值（kal/kg或kal/℃）×熱效率]。

螺桿式空壓機余熱利用實例分析

根據上表，以東莞某日資電子廠為例，該公司主要生產五金電子產品，共有員工1000人，用桶提方式?jīng)_涼，因生產需要，購置了3臺灣50HP螺桿式空壓機向車間供氣，每天共有兩臺工作24小時，其中一臺備用，原來采用燃油鍋爐定時供應生活熱水。

按每人每天需要20Kg用水量，55℃熱水計算：

每天需用熱水量為：1000人×20Kg/人=20000Kg

每天消耗柴油量為：20噸×4.62Kg/噸=92.40Kg

每天消耗柴油費用為：92.40Kg×6元/Kg=554.40元

每月消耗柴油費用為：554.40元/天×30天=16632.00元

每年消耗柴油費用為：16632.00元/月×12個月=199584.00元

安裝了空壓機余熱利用機組后：

余熱利用機組產熱水量為：520Kg/小時×24小時×2臺=24960Kg

余熱利用機組消耗電量為：0.55KW/小時×24小時×2臺=26.4度

余熱利用機組消耗費用為：26.4度×0.8元/度=21.12元

加裝余熱利用機組后，空壓機散熱風機會減少工作，節約了一部份電能，可和余熱機組消耗電能相抵消。

綜上所述，該公司全年可節約費用近20余萬。且空壓機產氣量會提高，無需專人管理，無維護費用，既環保又節約了不可再生資源，響應了國家節能減排號召，據悉，目前國家以把余熱利用規劃例為十大重點節能減排推存工程項目。

空壓機余熱回收設備的適應范圍

螺桿式空壓機余熱利用設備廣泛適用于企業、工廠、單位的各種類型、品牌的螺桿式、滑片式、渦旋式等空壓機節能改造。

四、ZR空壓機余熱利用設備熱水器的型號及參數
